小编从事的是医院设备维修工作，喜爱动手拆卸设备，工作之余希望通过这个平台把自己的一些工作经验分享出来，同时通过记录工作自我学习。

前几天，一个护士告诉我她不小心把血压计摔了，现在袖袋不充气了，看能不能帮她修好。

当然，我高兴的答应了。（PS：其实我平时只负责血液透析机的维修工作）

拿到手，试了一下，电机没声音了，初步决定围绕电机的供电去检查。

下面开始拆机。

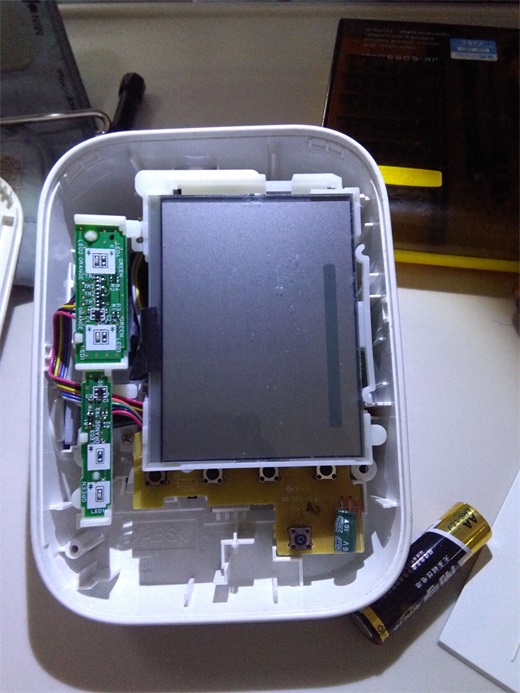

打开外壳后里面的样子，卡扣很多布局很合理。

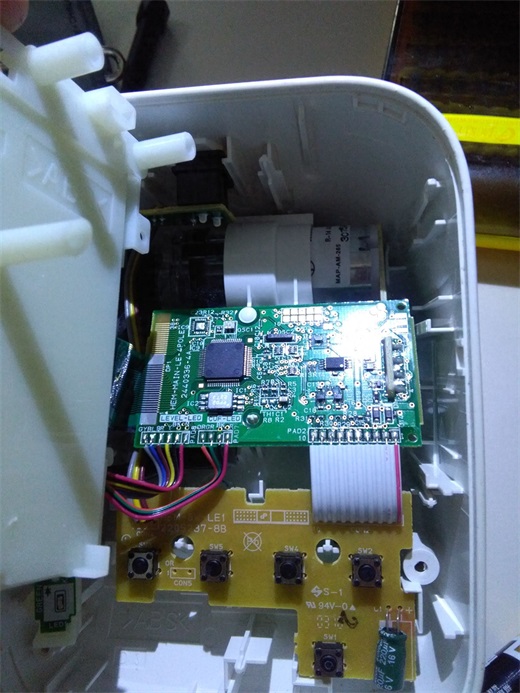

小心拿开液晶面板，目测了一下，没发现异常。

液晶排线比较软尽量轻拿轻放

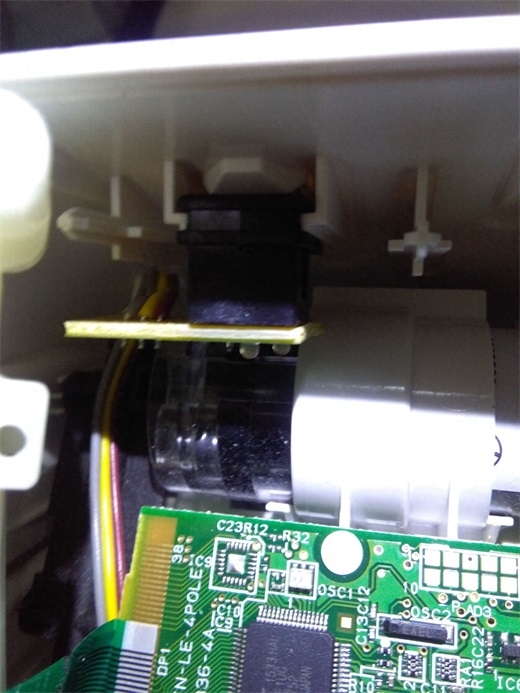

上方电机的位置就是我们初步怀疑的故障点

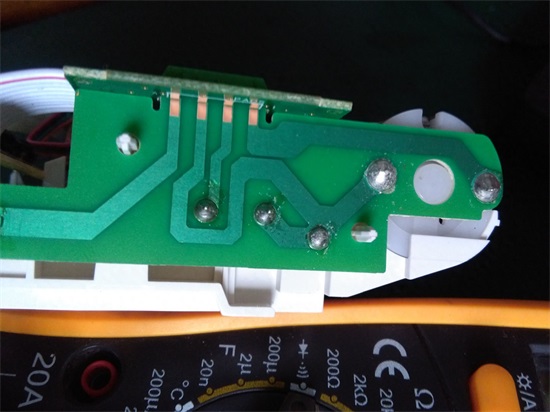

找到电机的供电线路是一块小线板，目测没有异常。

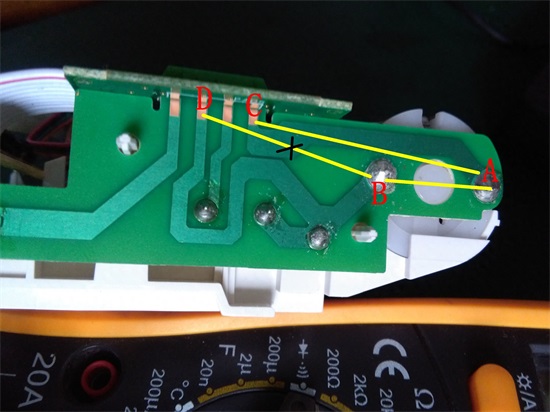

下面用万用表开始跑线，蜂鸣档测AB为0.7Ω，说明电机线圈是通的。测量AC 和BD，BD居然是开路。

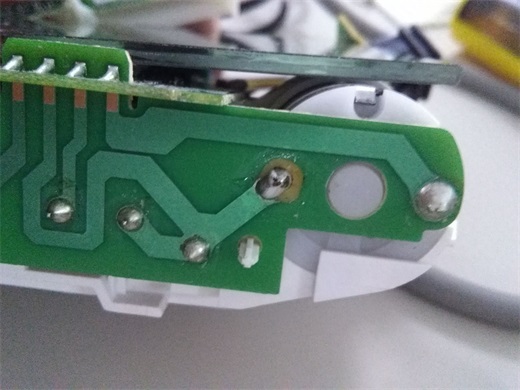

可能是由于撞击，B点的铜皮被摔虚了，重新刮下一小块绝缘漆，上锡。测试后一切正常。
