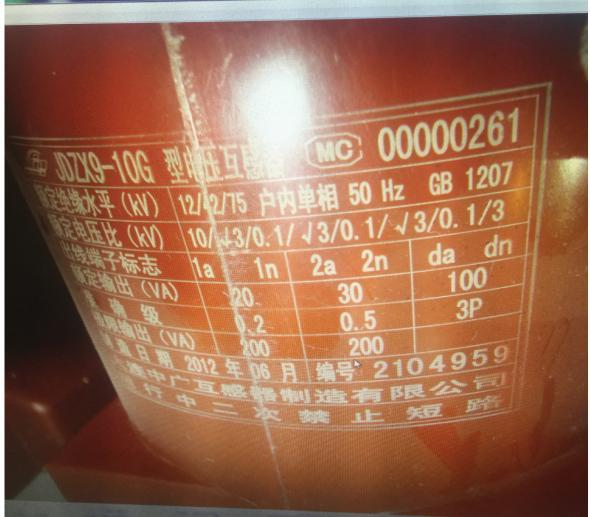

下图1是一只10KV单相电压互感器，铭牌中额定电压比是10/√3/0.1/√3/0.1/√3/0.1/3。大家都知道当一个10kV系统的电压互感器在系统正常运行时，电压互感器的二次电压为标准的100V。其实变比完整的写法应该是：（10kV/√3）/（100V/√3）/（100V/√3）/（100V/3）。

图1

从铭牌上可以看到，该PT二次侧有3圈绕组，其中2个星型接线绕组1a1n、2a2n，1个角型接线dadn。

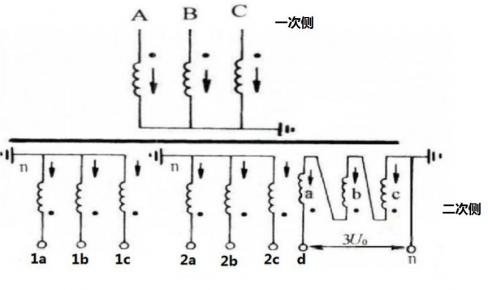

现在画出PT三相接线图，如下图2：

图2

为便于理解，我们将变比规整成：（10/√3）/（0.1/√3）/（0.1/√3）/（0.1/3）

因此，结合图2的接线图，

我们可以得出其每组数的含义如下：

10/√3：

是指系统线电压为10kV的相电压，因为系统为星型接线，所以U相=U线/√3

第一个0.1/√3：

是指系统正常运行时，1a1n绕组的二次侧相电压，该绕组为星型接线，同样U相=U线/√3

第二个0.1/√3：

是指系统正常运行时，2a2n绕组的二次侧相电压，该绕组为星型接线，同样U相=U线/√3

0.1/3：

是指dn开口三角形的开口电压，系统正常运行时，开口电压是0V；当系统出现接地或短路故障时，是100V。

本文重点：

这里为什么是除以3不是除以√3，理由是该处的开口三角形电压其实就是零序电压，而零序电压的方向是相同且相等的如下图3，

图3

结合图2和图3可以看出 Udn=3U0=Ua0+Ub0+Uc0，所以是除以3，而不是除以√3。
