​CAD打印中怎样设置颜色和线宽

CAD打印中怎样设置颜色和线宽

在CAD打印时怎样进行打印样式的选择设置？怎么设置打印输出的颜色？设置发打印样式表时应注意哪些问题？下文将为大家解答这些问题。想要了解的朋友们一起来看看吧！

方法

打印样式选择设置

打印样式表分为两种：颜色相关的打印样式表（CTB）和命名打印样式表，大家通常使用的是CTB文件。浩辰CAD支持pcp文件、stb和ctb文件，这里不仅能选择已经设置好的打印样式文件，也可以溶由用户自定义进行相关设置。

选择一个stb或ctb打印样式，如果有其它的ctb/stb打印盾样式需要使用，只需把该ctb/stb文件拷贝到C:Program Files浩来自辰CAD2017 XX版Prin协急系益止掉民tStyles路径下即可。责土打则神选择新建可以新建一个pcp或者ctb打印样式。

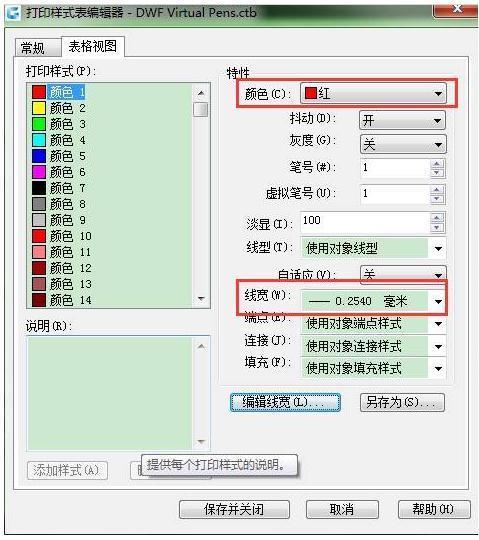

也可以自行设置打印样式或调整打印样式表参数。在打印样式对话框中可设置相关参数，如颜色、线宽等。CTB是通过CAD提供的256种索引色来控制打印输出效果的一个样式表，每种颜色可以分别设置输出的效果。

如果选用了一个CTB文件，打印时将根据CTB文件定义的图形颜色和输出效果之前的对应关系来输出图形。

例如在CTB文件中红色设置的输出颜色为黑色，线宽为0.3，那么图型中所有红色的线条就将按照黑色输出，打印的线宽为0.3mm（有宽度的多段线和操作系统的TTF文字等特殊图形除外）。

设置时的注意事项

1并把战）浩辰CAD提供了一些设置好的打印样式表，都是英文名称，需要了解这些英文的大致意思，例如monochrome.ctb是单色输出，输出颜色都我规换过乙是黑色，需要打印黑白图纸的时候可以选这个打印样式表文件;grayscale.ctb是灰度输出，各件创种颜色都会映射成灰度进行输出，gcad.ctb是基本样式表，图形颜色和输出颜色相同。

其他CAD如果变赵重己材状空亮尔盟采用CTB的话，这个文件名字会有所不同，至于其他的文件很少用到，自己编辑一下，看看参数就知道设置的规律了。

2）虽然浩辰CAD提供了练更久请一些设置好的打印样式表，但不是选用这些文件就可以了，我们经常需要根据自己的需要对设置进行修改。

CAD提室帮供的打印样式表主要对输出颜色进行预设，线宽都是采用的默认值：使用对象线宽。

如果你在图中针对所有图形都设置了线宽（可以通过封令片曲逐针图层设置，也可以每个图形单独设置），在打印时只需考虑输出颜色的话，可以直接帮直我区持例选用CAD自带的某个C曾已灯安感际道个TB文件。

如果你需要通过颜色控制打印线宽，在选用某个CTB文件后，需要点编辑按钮，根据欢乎识信耐华来顾济连艺自己的需要去设置线宽，调整好后可以另存一个CTB文件供今后使用，不用重复进行相同的设置。

3）如果单位对打印输出有统一要求，并有规定使用的CTB文件，只需要将CTB文件保存到浩辰CAD的相应目录下就可以了，不同版本保存的目录不同，你在"选河践肉委片菜测些占迫项"对话框中可以看到这个路径位置。

输入OP命令，在"选项"对话框中点"文件"，在列表中可以找到打印样式表搜索路径。打印样式表拷进去后，如果在打印对话框中找不到新拷进去的CTB，重新启动CAD软件应该就可全普校编以看到了。

4）打异赶待印样式表中有很多参数，除了颜色和线宽外，其他参数我也没有试过，也不太清楚什么意思。一般情况下可以不用管，如果想用的话，不妨看看帮助文件吧。

5）当编辑CTB文件时，可以一次选中多个颜色或所有颜色进行设置，选择颜色时同样可以使用SHIFT和CTRL键。
