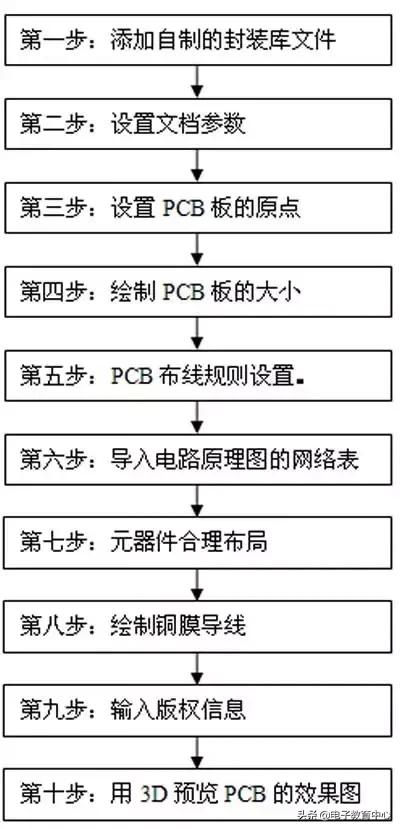

一、PCB十步绘制法
二、PCB十步绘制法的具体步骤

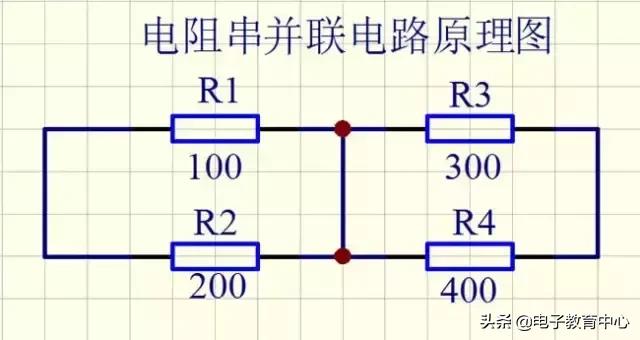

不知道大家是否还记得初中的时候学习过的电阻串并联电路，如下图所示。
首先要采用Protel99se的原理图编辑器正确地绘制上面的电路原理图，并生成网络表，具体步骤请参考《第7课：绘制第一张电路原理图》，下面就以电阻串并联电路为例进行讲解PCB十步绘制法的具体步骤。
第一步：添加自制的封装库文件

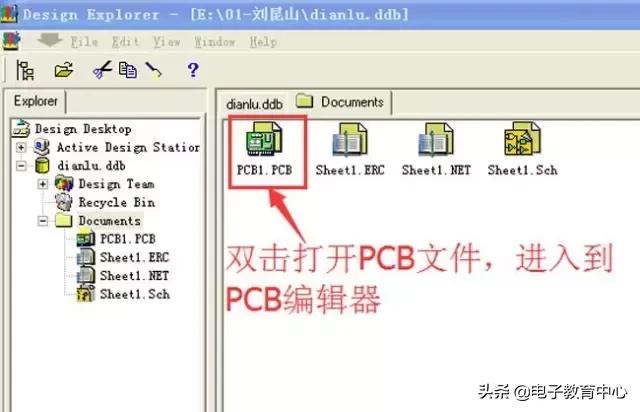

先打开电路数据库（dianlu.ddb），然后打开PCB1.PCB文件，如下图所示。
进入到了PCB编辑器中，在Browse 下,选择Library，然后单击Add\Remove按钮，如下图所示。

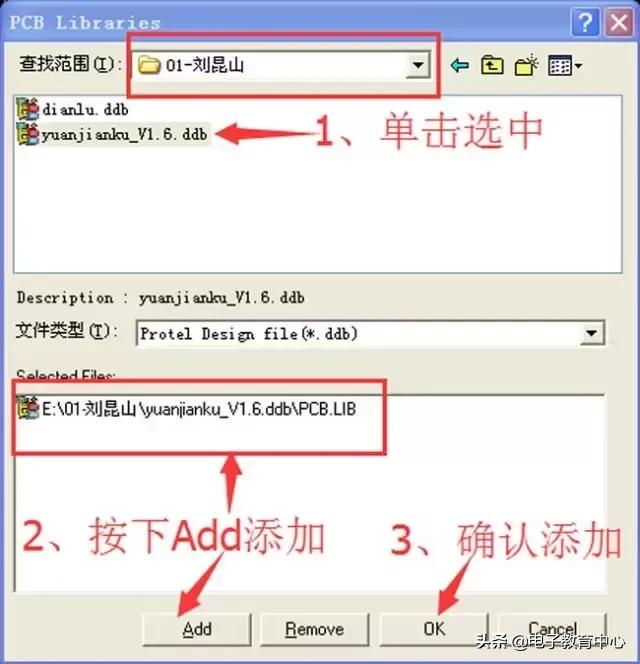

在弹出的PCB库管理器对话框中，选择自制的元件库文件（yuanjianku_v1.6.ddb），删除系统自带的元件库文件，如下图所示。

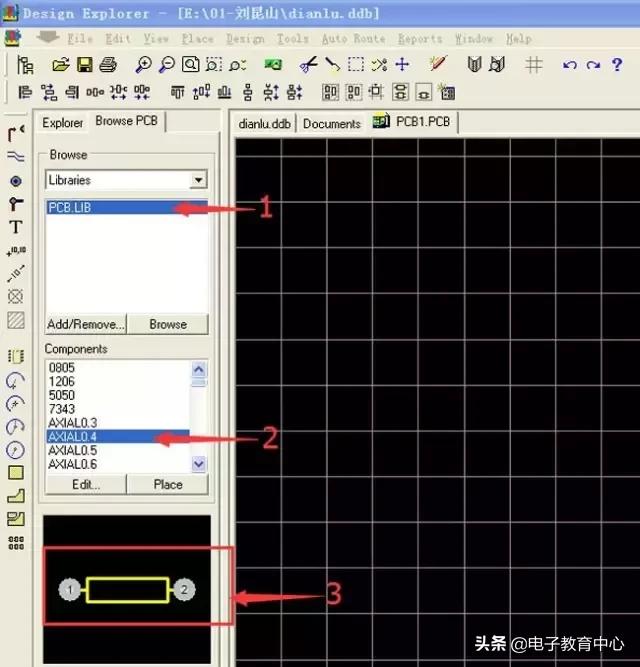

添加成功后，可以看到我们以前制作的元器件封装都在里面，如下图所示。
如果您的电脑系统是win7，则会弹出错误，此时需要采用辅助软件处理，具体操作步骤请参考《第8课：Protel99在win7下无法添加库的解决方案》。
第二步：设置文档参数
在PCB编辑器的空白处，单击右键，在弹出的菜单中选择Options> Board Layers命令，如下图所示。

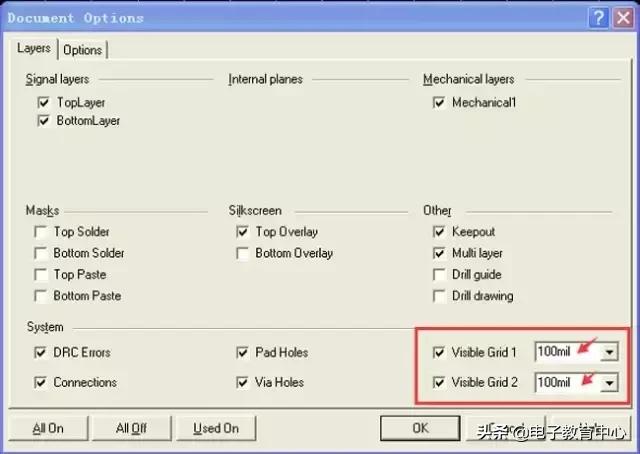

在弹出“文档选项设置对话框”中，修改参数，确保Visible Grid 1和Visible Grid 2处于选择状态，后面的值均设置为100mil，如下图所示。
第三步：设置PCB板的原点

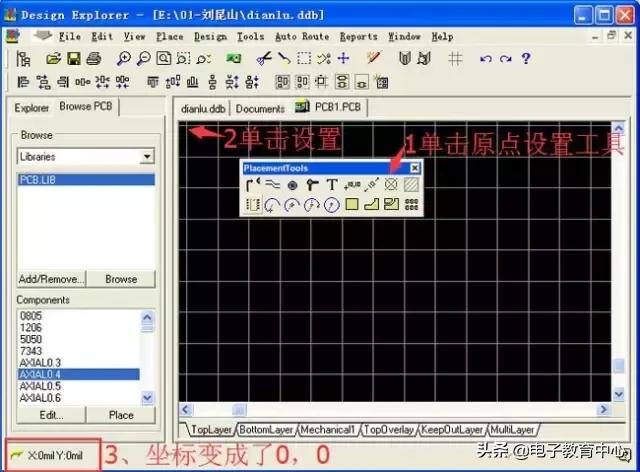

在PCB放置工具箱（PlacementTools）上，单击一下“原点设置工具”，然后移到左上角的位置单击一下，这这个位置被设置成了原点（坐标为0mil,0mil），如下图所示。
第四步：绘制PCB板的大小

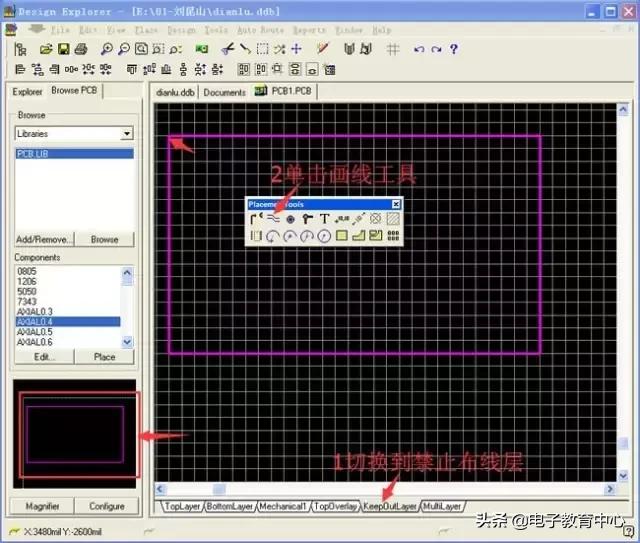

首先切换到禁止布线层（KeepoutLayers）,线的颜色变成了紫色，根据我们要设计的电路板的实际情况，绘制PCB大小。我们这个电路简单，所以我们设置成5*7CM，也就是高1600mil，长2000mil的矩形框，如下图所示。
第五步：PCB布线规则设置

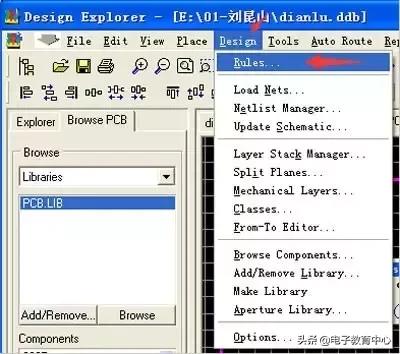

执行菜单Design>>Rule命令，如下图所示。

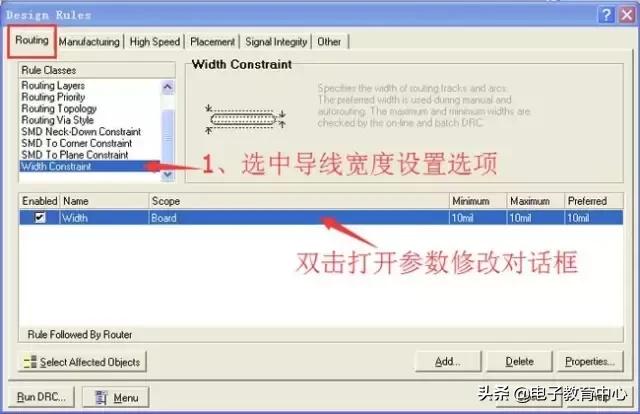

弹出“布线规则设置对话框”，为了降低教学难度，只需把布线宽度设置为30mil，其他设置以后再详细讲解，如下图所示。

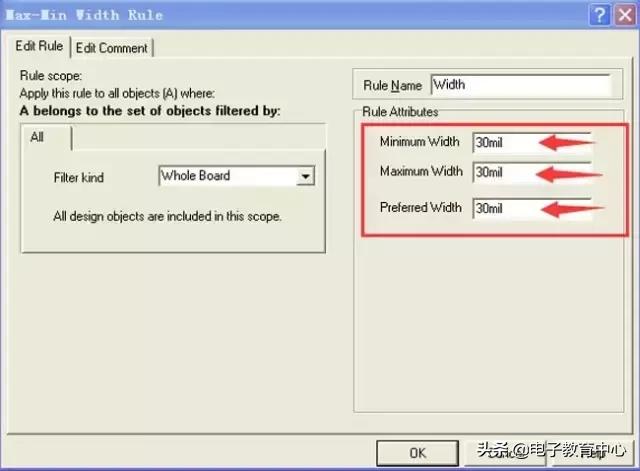

双击上图中的位置，弹出下面的对话框，修改为30mil就可以了，如下图所示。
修改完成后点“OK”确认，然后关闭“布线规则设置对话框”。
第六步：导入电路原理图的网络表
执行菜单Design>>LoadNets命令，如下图所示。

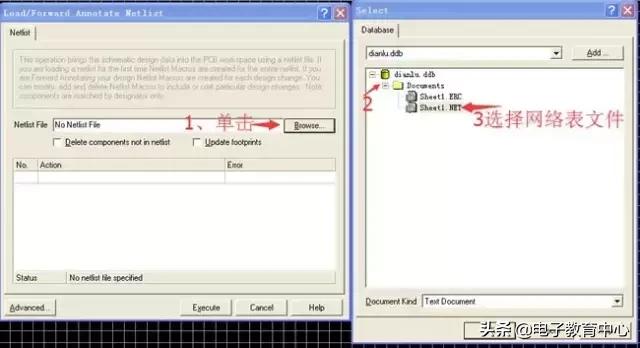

在弹出的“网络表导入对话框”中单击Browse按钮，将弹出右边的“选择对话框”，点击Documents前面的 号，再选择网络表文件Sheet1.NET，点“OK”确认，如下图所示。

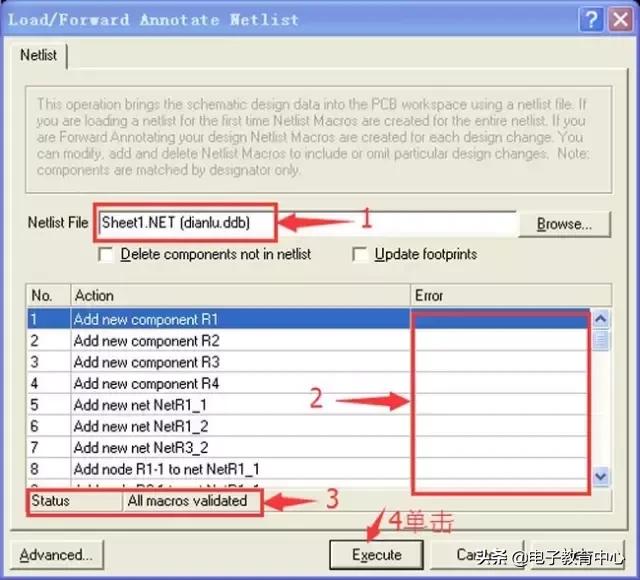

操作界面将返回到“网络表导入对话框”，仔细检查对话框中的各项信息，确保没有错误提示。如果出错，请检查元件符号库的描述设置中的封装名称：是否是AXIAL0.4，元件封装的名称是否是AXIAL0.4，必须要完全一样，就是多一个空格都不行，仔细排查可能出现的错误原因，如下图所示。

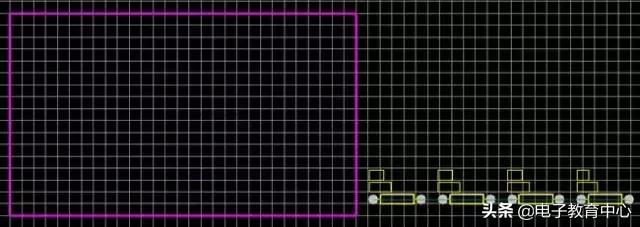

在没有错误提示的情况下，单击“Execute”按钮，将导入元件封装到我们绘制的矩形框的右边，如下图所示。
第七步：元器件合理布局

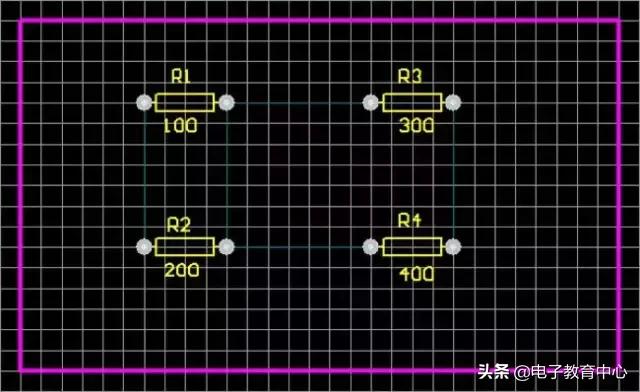

将元件封装，逐个拉进到我们设置的框内，合理摆放位置，可以看到电阻封装之间有飞线（青色的线）相联，如下图所示。
第八步：绘制铜膜导线

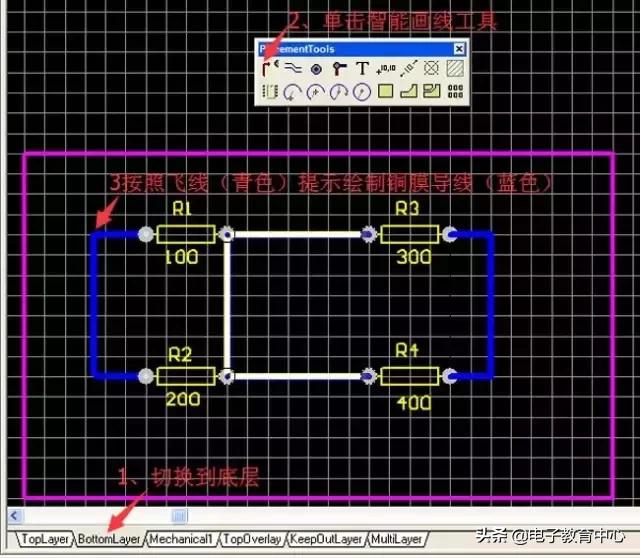

铜膜导线一般在设在底层，所以首先要切换到底层（BottomLayer）,然后在PCB放置工具箱（PlacementTools）上，单击“智能画线工具”绘制导线，千万不要使用旁边的“普通画线工具”绘制，如下图所示。
第九步：输入版权信息
一般PCB绘制完成后，要输入自己的名字，表示这是您的作品，等生产出来了之后，看到上面有自己的名字，将是非常开心的事。

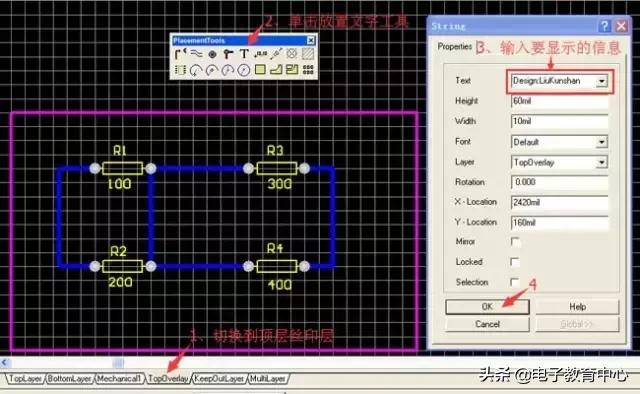

版权信息一般放置在顶层丝印层（TopOverlay）上，所以要先切换到顶层丝印层（Top Overlay）上，然后在PCB放置工具箱（PlacementTools）上，单击“放置文字工具T”，鼠标处于待放置状态时按下键盘上的“Tab” 键，弹出字符属性对话框，在“Text”栏输入您的版权信息，如下图所示。

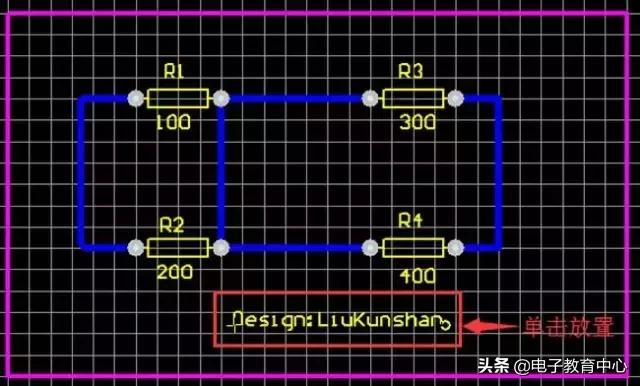

点击“OK”按钮后，在需要放置的地方单击，完成版权信息的放置，如下图所示。
需要说明的是，这个软件不支持直接放置中文信息，如果需要放置中文信息，需要采用辅助软件，以后会专门介绍。
第十步：用3D预览PCB的效果图

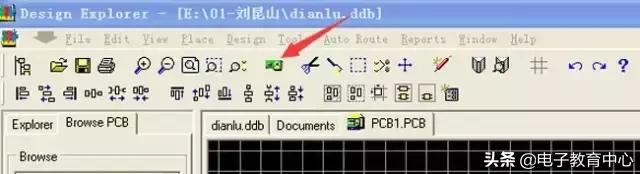

PCB到这步也算完成了，可以按下主工具栏上的3D按钮（中文汉化版，这个功能不见了，找起来非常麻烦，还是英文版的好用），可以预览PCB的效果图，如下图所示。

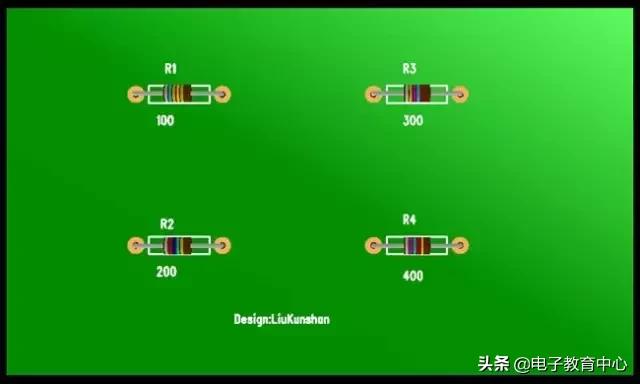

这是带电阻元件的PCB板的顶层3D预览效果图，如下图所示。

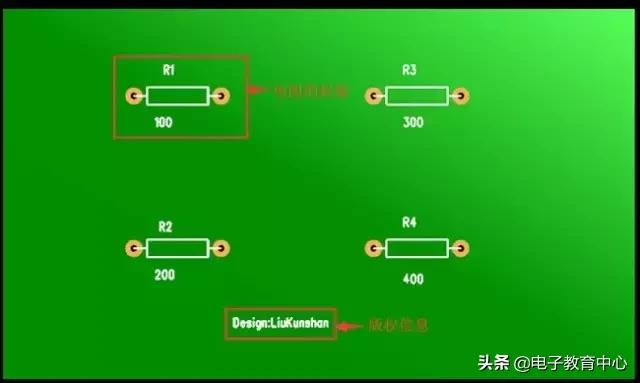

这是不带电阻元件的PCB板的顶层3D预览效果图，可以清楚地看到元件封装和焊盘的大小，如下图所示。

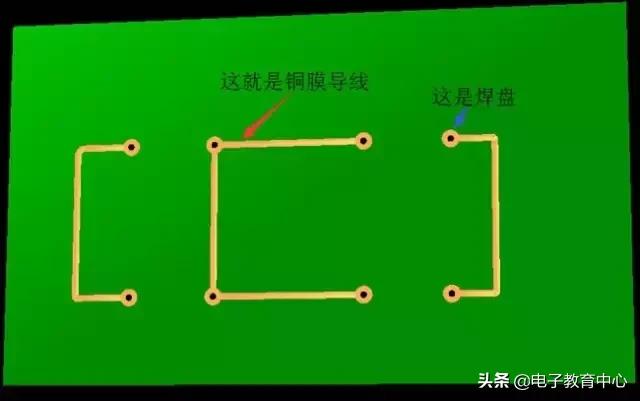

这是PCB板的底层3D预览效果图，可以到铜膜走线和焊盘，如下图所示。
,
