整流二极管正负极判断（二极管怎么区分正负极性？一文教你区分）

作为电子工程师，应该经常会有一个疑问，二极管极性判断方法有哪些？今天给大家讲一下二极管怎么分正负？

根据电路符号来区分二极管的极性

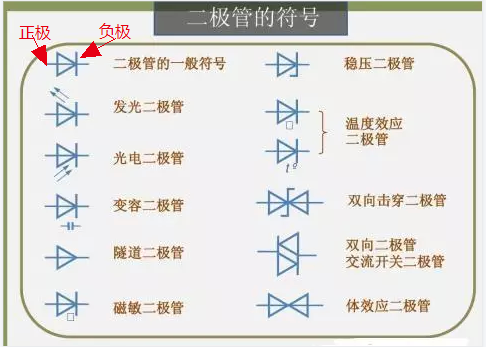

下图为大部分二极管在电路图中的符号，一个箭头指向一条垂直线，一条线从它延伸出来。

箭头就代表二极管的正极，垂直线条代表负极

。

如果是双向的，就没有极性之分。

用电路符号来判断二极管极性

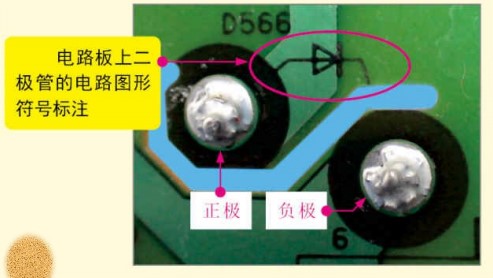

电路板上二极管极性判断图

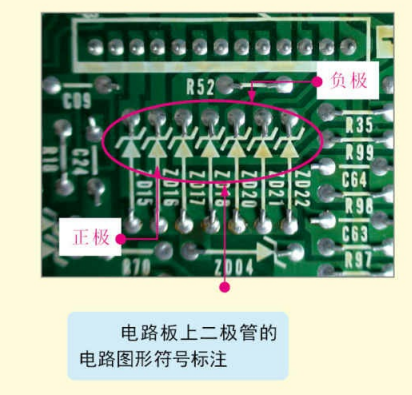

电路板上的二极管电路图形符号标注

根据外观上的标识来区分二极管的极性

一般来说，二极管外观都会有比较明显的标识，下面为二极管极性外观判断方法。

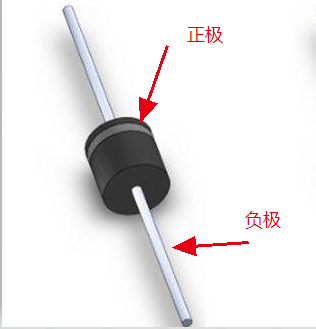

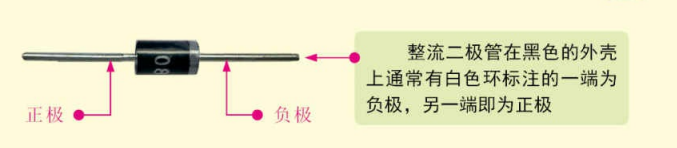

整流二极管

整流二极管在黑色的外壳上通常有

白色环标注的一端为负极、另一端为正极。

整流二极管极性标识图片

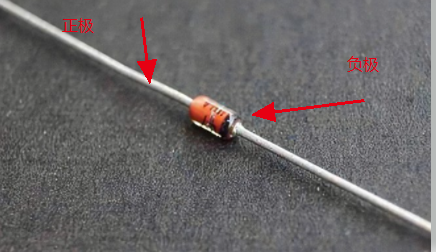

稳压二极管

从外观上看，金属包装的稳压二极管

本体正极是扁平的，负极是半圆形的。

塑料稳压二极管本体上

印有色标的一端为负极，另一端为正极。

稳压二极管极性极性标识图片

稳压二极管极性极性标识图片

肖极特二极管

检查符号标记：肖特基二极管的表面一般都标有符号，

正极用三角箭头符号

表示，

另一端为负极。

二极管色点：在点接触肖特基二极管情况下，通常有极性彩色点（白色或红色），

标有彩色圆点的一端的正极，另一端为负极。

肖特基二极管极性极性标识图片

光电二极管

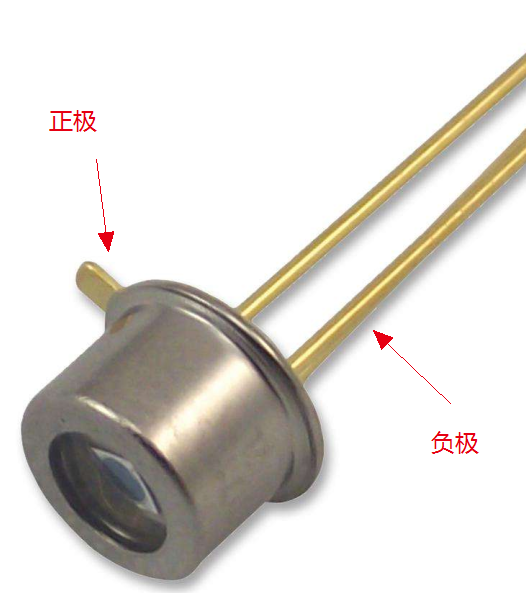

封装在金属外壳中的光电二极管，金属下方有一个凸块，

离凸块最近的引脚为正极，另一端为负极。

二极管色点：

标有彩色圆点的一个引脚是正极，另一个是负极。

光电二级管两个引脚不同，

长引脚为正极，短引脚为负极。

矩形光电二级管，常做标记，表示

受光面的方向为正极，另一个方向为负极。

光电二极管极性判断图

发光二极管

发光二极管比较常用，正负极容易区分。

长引脚为正极，短引脚为负极。

引脚相同的情况下

，LED管体内极小的金属为正极，大块的为负极。

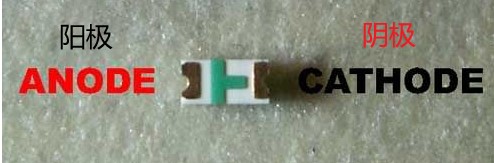

贴片式发光二极管，一般都有一个小凸点区分正负极，

有特殊标记为负极，无特殊标记的为正极。

发光二极管极性判断图

发光二极管极性判断图

瞬态抑制二极管

TVS二极管分为单向和双向，双向二极管没有极性。单向TVS管正负极有标注，

白色或白圈为负极，未标注的一端为正极。

看型号，从模型的表面，我们可以判断极性，虽然不同的品牌有不同的命名方式，但都有规律。

瞬态抑制二极管正负极区分图

变容二极管

变容二极管涂有

黑色标记的一端是负极，另一端是正极。

管壳两端涂有黄环和红环的变容二极管，

红圈一端为正极，黄圈一端为负极。

变容二极管正负极性区分图

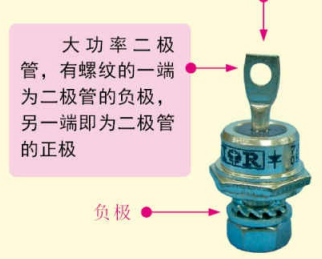

大功率二极管

一般来说，

有螺纹的一端为负极，另一端为正极。

大功率二极管正负极区分图

检波二极管

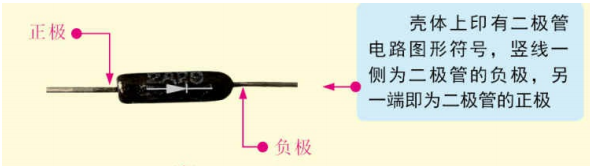

外观上有明显的电路符号标记，

箭头的一端为正极，垂直线的一端为负极。

检波二极管正负极区分图

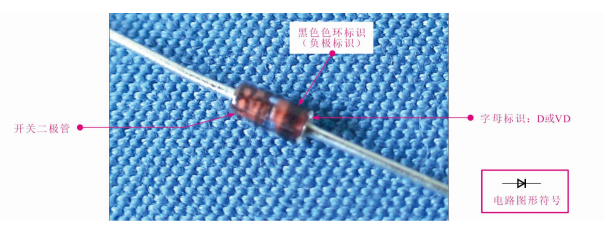

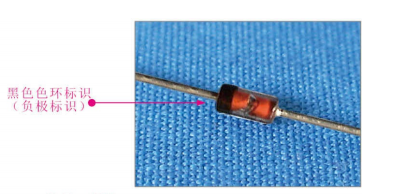

开关二极管

黑色色环标识的一端为负极，另一端为正极。

开关二极管正负极区分电路图

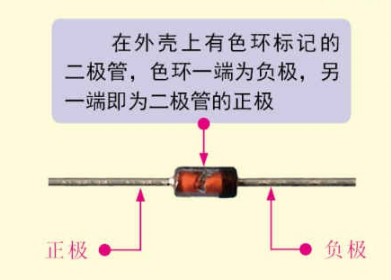

快恢复二极管

黑色色环标记的一端为负极，另外一端为正极。

快恢复二极管正负极性标识图

特殊情况

尺寸小的0805、0603封装在底部有“T”字形或者倒三角符号“T”字，

一横的一边是正极， 三角形符号的“边”靠近的极性正，“角”靠近的是负极。

观察管内电极观察管子内部的电极，

较小的是正极，大的类似于碗状的则是负极。

二极管区分正负极性图

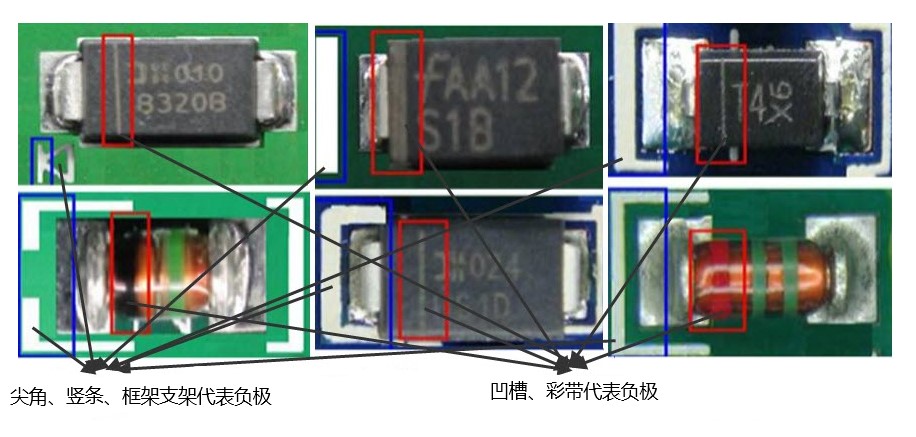

贴片二极管怎么区分正负极？

二极管的负极用

彩条

标出。

二极管的负极用

凹槽

标记。

二极管的负极在玻璃上用

彩条

标出。

PCB焊盘的负极用

竖线

标出。

PCB焊盘负极用

丝印尖角

标记。

PCB焊盘负极用

丝印匚框

标记。

贴片二极管区分正负极性图

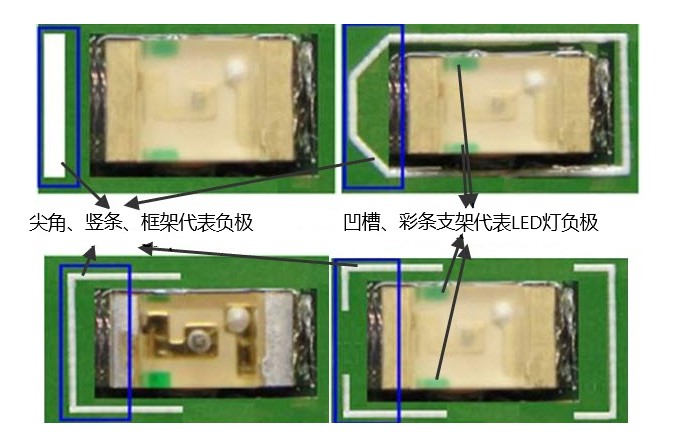

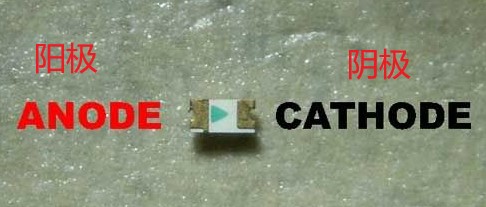

贴片LED灯怎么区分正负极？

LED的负极用

绿色色块

标示。

PCB焊盘的负极用

彩条

标示。

PCB焊盘负极用

丝印尖角

标记。

PCB焊盘负极用

丝印匚框

标记。

贴片LED灯区分正负极性图

使用仪器测量

验证规则

众所周知，二极管本质上就是一个单向阀，因此我们可以使用直流（电池供电）欧姆表来验证单向特性。

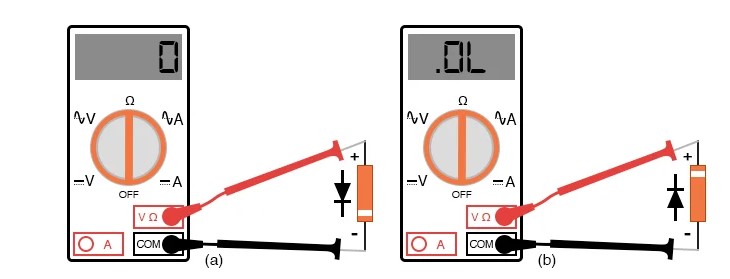

如下图所示，单向连接二极管，仪表应该在（a）显示非常低的电阻，以另一种方式连接二极管，应该在（b）处显示非常高的电阻（某些数字仪表型号上为“OL”）

欧姆表测二极管正负极性图

二极管极性地确定： (a) 低电阻表示正向偏置，黑色引线为阴极，红色引线为阳极（对于大多数仪表） (b) 反向引线显示高电阻表示反向偏置。

使用万用表

要确定二极管哪一端是阴极，哪一端是阳极，首先要确定仪表的哪根是正极，哪根是负极。一般比较常见的，测量电阻时，红色线为正极，黑色线为负极。但是也有一些模拟万用表在切换到电阻功能时，黑色是正极，红色是负极。

使用欧姆表测量二极管需要注意的问题

使用欧姆表测量二极管的一个问题是获取的读数只有定性值，而不是定量值。换句话说，欧姆表只能说明二极管的传导方式，导通时得到的低阻值指示是没有什么用的。

如果欧姆表在对二极管进行正向偏置时显示“1.73 ohms”的值，那么 1.73 Ω 的数字并不代表对我们作为技术人员或电路设计人员有用的任何实际量。它既不代表二极管本身的半导体材料中的正向电压降，也不代表任何“大”电阻，而是一个取决于这两个数量的数字，并且会随着用于读取读数的特定欧姆表而显着变化。

数字万用表中的二极管的检测

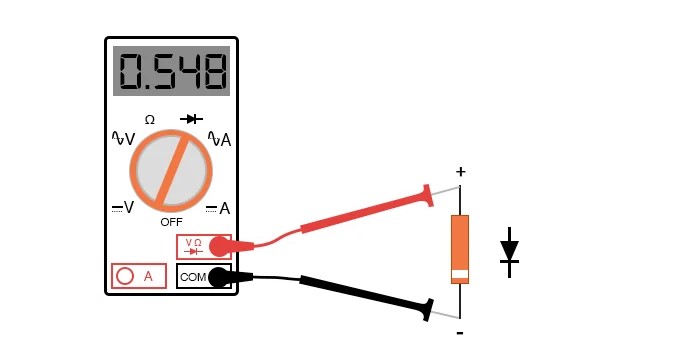

用伏特显示二极管的实际正向压降，而不是以欧姆为单位的电阻。数字万用表通过二极管并测量两个测试引线之间的电压降来工作，如下图所示。

数字万用表测二极管极性图

二极管正向电压用这种仪表获得的正向电压读数通常小于“正常”下降 0.7 伏（硅）和 0.3 伏（锗），因为仪表提供的电流比例很小。

使用数字万用表的注意事项

有些数字万用表在设置为常规“电阻”功能时可能会输出非常低的测试电压（小于0.3V）：太低而无法完全破坏PN的耗尽区交界处。

通过使用非常低的测试电压来测量电阻，技术人员更容易测试到。

印刷电路板上怎么区分二极管正负极性？

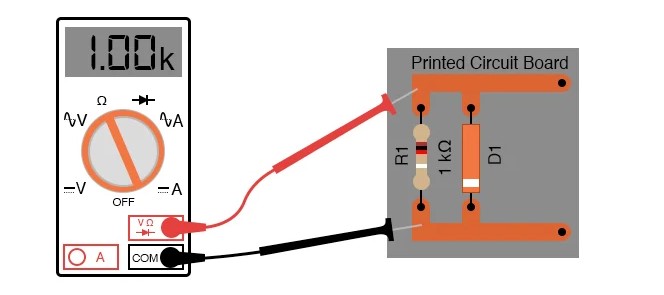

例如：一个电阻和二极管并联连接，焊接在印刷电路板上。

在测量之前，必须要把电阻从电路上拆下来，不然任何并联的组件都会影响获得的读数。

当使用万用表在“电阻”功能模式下向探头输出非常低的测试电压时，二极管的 PN 结上没有足够的电压施加到正向偏置，并且只会通过微不足道的电流。因此，仪表将二极管“视为”开路（无连续性），并且仅记录电阻器的电阻。（下图）

万用表区分二极管极性图

配备低测试电压 (<0.7 V) 的欧姆表看不到允许测量并联电阻的二极管。

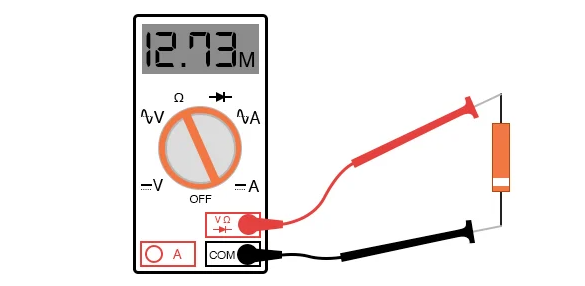

如果使用这种欧姆表来测试二极管，即使以“正确”（正向偏置）方向连接到二极管，它也会指示非常高的电阻（许多兆欧）。（下图）

欧姆测试二极管极性图

欧姆表配备低测试电压，二极管正向偏压过低，看不到二极管。

二极管的反向电压强度不容易测试，因为超过正常二极管的 PIV 通常会导致二极管损坏。但是，特殊类型的二极管被设计为在反向偏置模式下“击穿”而不会损坏（称为齐纳二极管），它们使用相同的电压源/电阻器/电压表电路进行测试，前提是电压源为高足以迫使二极管进入其击穿区域。

设置电路来测量二极管正负极性

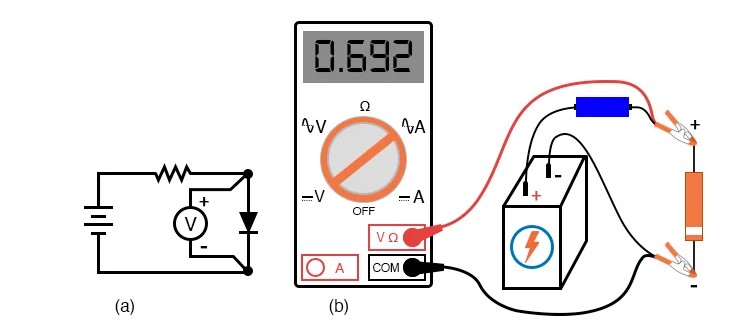

二极管测量极性替代方案如果没有具有二极管检查功能的万用表，或者您想在某些非平凡电流下测量二极管的正向压降，则可以使用电池构建下图的电路，电阻器和电压表。

电路测试二极管正负极性图

在没有“二极管检查”仪表功能的情况下测量二极管的正向电压：（a）示意图。(b) 示意图。

将二极管反向连接到该测试电路只会导致电压表指示电池的全电压。

如果该电路设计为在正向压降发生变化的情况下通过二极管提供恒定或几乎恒定的电流，则它可以用作温度测量仪器的基础，二极管两端测量的电压与二极管结温成反比.。当然，二极管电流应保持在最低限度以避免自热（二极管耗散大量热能），这会干扰温度测量。

以上就是二极管极性区分的一些方法。
