CAD中怎么画指北针？CAD绘制指北针教程

有些CAD新手在进行给排水CAD制图的过程中，想在图纸中绘制指北针却不知道该如何操作，其实很简单，直接调用浩辰CAD给排水软件中的画指北针命令即可快速绘制出指北针，接下来的CAD教程就和小编一起来了解一下浩辰CAD给排水软件中CAD绘制指北针的相关操作技巧吧！

CAD绘制指北针的操作技巧：

浩辰CAD给排水软件中画指北针命令主要用于CAD绘制图纸的过程中在图上绘制一个国标规定的指北针符号，从插入点到橡皮线的终点定义为指北针的方向，这个方向在坐标标注时起指示北向坐标的作用。具体操作步骤如下：

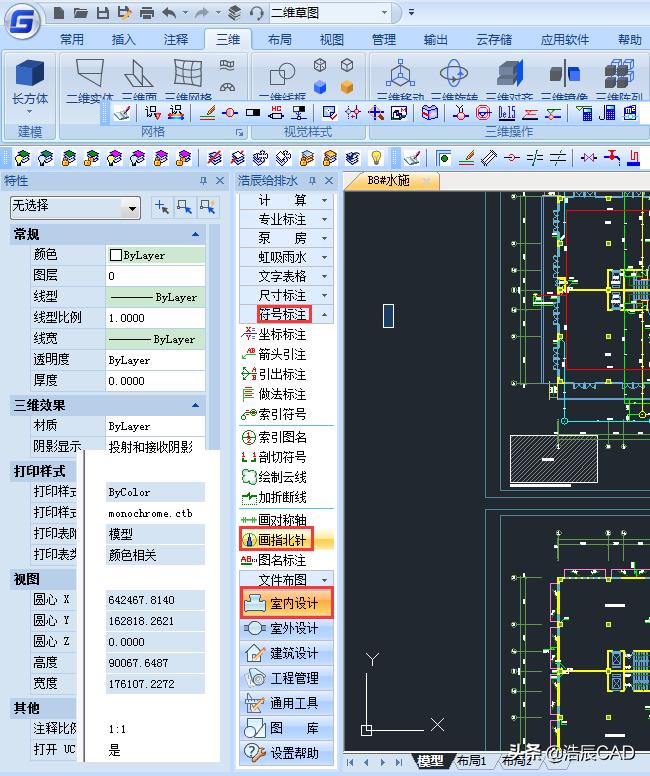

首先打开浩辰CAD给排水软件，然后找到并依次点击【室内设计】—【符号标注】—【画指北针】。如下图所示：

单击菜单命令后，命令行提示：

指北针位置<退出>: 点取指北针的插入点

指北针方向<90.0>: 拖动光标或键入角度定义指北针向，X 正向为 0。

关于浩辰CAD给排水软件中画指北针的相关操作技巧就给大家介绍到这里了，各位小伙伴在CAD绘制图纸的过程中如果需要话指北针的话可以参考本篇教程来操作~
