电流表原理，电流表的工作原理初中？

电流表的工作原理初中

根据通电导体在磁场中受磁场力的作用而制成。电流表内部有永磁体，在极间产生磁场。磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧连接电流表的接线柱，弹簧与线圈间由转轴连接，电流表的前端，有一个指针。指针由磁场力的大小随电流增大而增大，因此可以通过指针的偏转程度来观察电流的大小。

威廉爱德华韦伯在电磁学上的贡献是多方面的。他为了进行研究，他发明了许多电磁仪器。1841年发明了既可测量地磁强度又可测量电流强度的绝对电磁学单位的双线电流表；1846年发明了既可用来确定电流强度的电动力学单位又可用来测量交流电功率的电功率表；1853年发明了测量地磁强度垂直分量的地磁感应器。韦伯在建立电学单位的绝对测量方面卓有成效。他提出了电流强度、电量和电动势的绝对单位和测量方法；根据安培的电动力学公式提出了电流强度的电动力学单位；还提出了电阻的绝对单位。韦伯与柯尔劳施合作测定了电量的电磁单位对静电单位的比值，发现这个比值等于3×10＾８米每秒，接近于光速。

电流表的工作原理初中

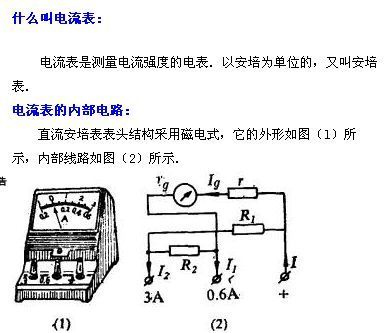

多用电流表的构造和原理

多用电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。

当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。

多用电流表的构造和原理

感应电流表原理

感应系电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。由电度表的作用原理知，改变输入电度表的电流、电压、相位以及改变电度表的转速、齿轮变比等均可以达到窃电的目的。

磁电式电流表，工作原理

磁电式仪表的结构是：里面有一个永久磁铁，还有一个被两根游丝架起来的线圈。

工作原理：当线圈里通入很小的电流时，这个电流受到磁场的作用力，将会发生偏转，而游丝同时又是一个弹簧，线圈偏转时，游丝会产生一个反方向的扭矩，最后会使线圈停在一个位置。可以证明，线圈的转动角度与线圈中的电流成正比。用途：广泛用来测量各种微弱的直流电流。可扩展使用到测量直流电压、（加整流装置后测量交流电压）等。
