路虎极光不能走动、仪表提示“变速箱故障”
路虎极光不能走动、仪表提示“变速箱故障”
摘要：车子在D档或R档，不能走动；更换换挡模块（GSM）。
故障现象确认：（1）车辆正常行驶，熄火停放一段时间后，再次启动，挂入D档，车子没有移动的迹象；档位杆（TCS）可以正常转动。
（2）档位指示灯正常，仪表档位显示正常
（3）熄火再次启动后，故障消除
故障诊断过程：（1）SDD诊断，相关故障码显示
P0A90-77，GSMB，驱动电机“A”性能-无法达到指令位置
P0A90-01，GSMB，驱动电机“A”性能-一般电气故障
（2）检查GSM电气接头连接正常，安装位置正确，拆除后重新安装；各连接无异常；
（3）SDD清除故障码，对TCM自适应清除；更新变速箱控制模块，档位模块，换挡模块控制软件；多次试车，故障未出现
（4）因为是新车，让客户留厂继续观察；停放一天后，再次试车，同样故障出现；
（5）根据TOPIX故障码索引说明，更换换挡模块；反复试车，故障从未出现

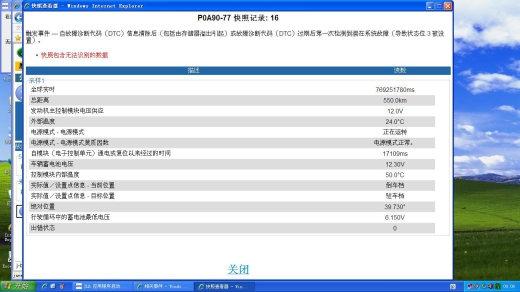

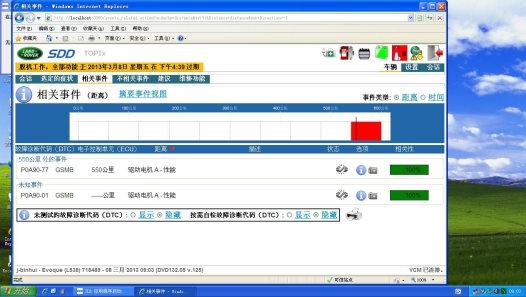

故障码截图：

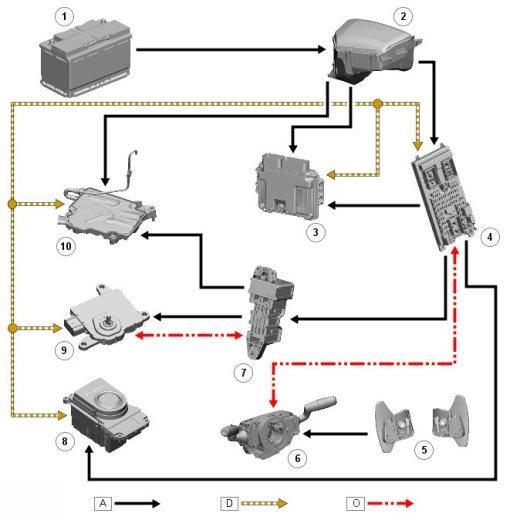

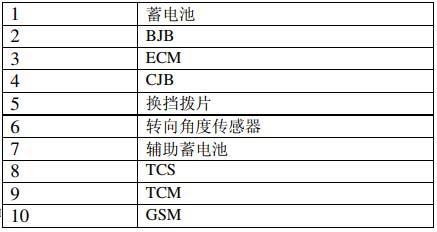

系统结构图：
故障原因分析：换挡模块故障，电机不能正常驱动，未到达要求的位置（TCS通过高速CAN总线连接到TCM和GSM，驾驶者通过TCS作出的选择通过CAN信息传递给GSM和TCM；GSM包含一个旋转执行器，可响应驾驶者的选择并将换档杆轴旋转到相应的方向。）
故障处理办法：更换换挡模块（GSM）
