2.故障树分析法

故障树分析法是一种图形演绎方法，它以系统的故障作为分析对象，通过对可能造成故障现象的各种原因进行分析，用图形表示其发生原因之间的逻辑关系，列出故障症状与故障原因的相互关系图。

该图形好像一颗倒置的树，因此叫做故障树。利用故障树，分析系统发生故障的各种可能途径和可靠性特征量，这就是故障树分析。对发生的故障事件从总体到部分、从系统到元件按树枝状作逐级展开的细化分析，进一步判明基本故障、确定故障原因、故障影响和发生概率以及分析系统可靠性的方法，叫做故障树分析法。

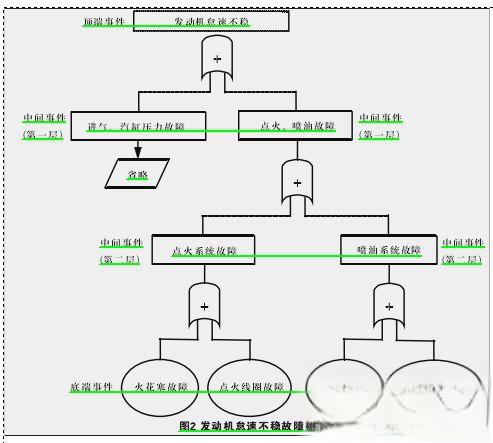

发动机怠速不稳的故障树，如图2所示。由故障症状、故障原因的层级关系确定从顶端到中间、再到底端事件的全部事件列表。在故障树中，首先把要分析的系统故障事件(发动机怠速不稳)称为顶端事件。在汽车故障中，顶端事件是指最初故障症状。其次把不能再分解的基本事件(火花塞故障)称为底端事件，底端事件是指最小故障点。最后把其他事件称为中间事件，中间事件是指各层故障原因，因此中间事件有多层。故障树就是由第一层顶端事件和多层中间事件，再加上最后一层底端事件构成的。但应注意的是故障树中的底端事件不是故障的最终原因，而仅仅是最小故障点。

由故障症状与故障原因之间的逻辑关系，连接事件与事件之间的逻辑图。故障树是根据故障症状与故障原因相互之间的逻辑关系建立起来的，首先将顶端事件和中间事件用矩形符号表示，底端事件用圆形符号表示。然后再确定各层事件之间的逻辑关系，逻辑关系主要由“与”和“或”两种组成，并将各层事件用逻辑符号连接起来。图2中仅表示了“或”的逻辑关系。
