紫砂壶需要烧,紫砂壶是怎么烧制而成的
紫砂壶需要烧,紫砂壶是怎么烧制而成的
本文目录
1.紫砂壶是怎么烧制而成的 2. 3.紫砂壶为什么要烧三次 4.紫砂壶可以用火烧吗

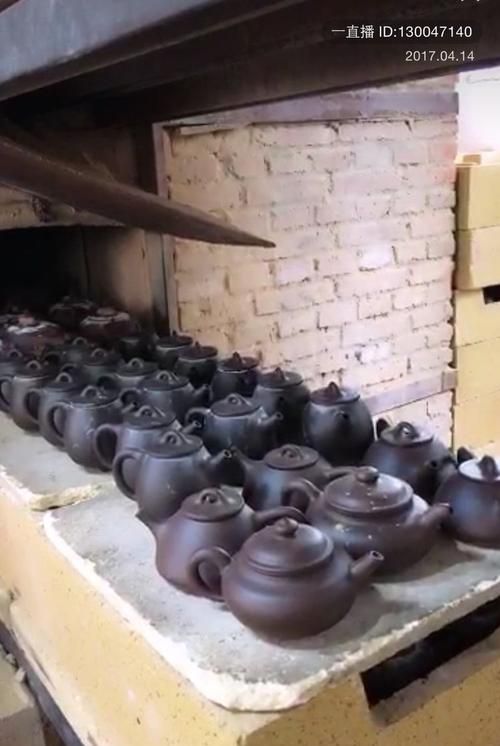

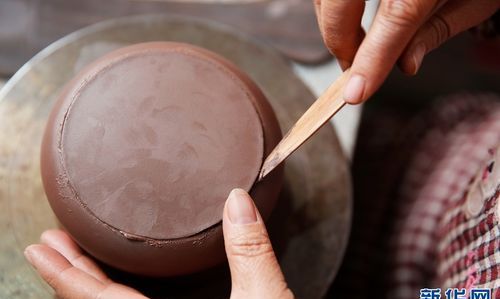

紫砂壶是怎么烧制而成的
紫砂壶是如何烧制的-紫砂壶的烧制工艺
紫砂壶制作原料为紫砂泥，原产地在江苏宜兴丁蜀镇又名宜兴紫砂壶。下面，我为大家分享紫砂壶的烧制工艺，希望对大家有所帮助!
捂灰工艺
捂灰工艺主要是含铁量较高的紫砂壶在还原气氛下烧成，使原料中氧化铁存在的形式发生改变。在正常烧成条件下，紫砂原科中氧化铁的结晶形成大多数是赤铁矿在还原气氛中烧成，赤铁矿被还原成了磁铁矿晶体，故捂灰制品表面对磁铁有一定的吸附性。
紫砂泥料中如绿泥类等一部分含铁较低的泥料一般不适宜捂灰烧成(捂灰烧成后多呈淡灰墨色，色泽效果不佳)。捂灰烧成后的紫砂壶，如再在中性-氧化气氛的窑炉中复烧，郾又会恢复到原来的颜色。
早在明代，紫砂工艺大师陈仲美就已使用调砂和铺砂的方法，来增强紫砂器表面的装饰效果。
调砂工艺
在加工好的泥料或粉料中，根据要求调入各种具有一定大小及比例的砂质颗粒，以提高颗粒密度。
调入的颗粒和基泥属于同一种矿料，称为本色调砂;调入的颗粒和基泥不属于同一种矿料，称为异色调砂。
本色砂调入原泥中，由于泥料质性相同，烧成后胎质色泽不会产生较大变化，但基泥中的颗粒含量有所增加，主要起到增强坯体骨架的作用。对于一些质性较软的颗粒，还需对颗粒进行600-800℃的素烧以增加强度，否则颗粒在成型过程中易被工具压碎而造成器表拖尾现象。
如朱泥泥料大多收缩和变形率均比较大，不利于单独制作大型作品，需凭借调砂的方法增加坯体强度，这样的.坯体烧成后整体收缩及变形减小，提高了烧成成品率。因此现代所见朱泥壶大多掺以粗砂颗粒或以熟料(熟料是将成品泥素烧后研磨成的粉料)支撑。
异色调砂因调入的颗粒和基泥色泽、质性等不同，会产生不同的色泽效果。若调入颗粒质性较硬时，烧成后器表颗粒凸显，呈粗梨皮状;当调入颗粒质性较软时，烧成后器表会产生细微的凹点状。颗粒质性越软，凹点就越明显，形成一种犹如桔皮状的肌理效果。
铺砂工艺
铺砂是指紫砂坯体在制作过程中，把不同泥色的砂粒采用铺、点、撒等方法，施于尚有一定湿度的坯体表面。再借助工具将砂粒嵌入坯体表层。铺砂主要起到点缀装饰的作用，使烧成后的紫砂器表面铺入的砂点和胎质色调形成鲜明的对比效果。
铺砂颗粒的质性一般要求高于或等同于坯体颗粒的质性。如质性较软，会造成制作时颗粒拖尾及烧成后因颗粒收缩较大而产生和胎质不相容的现象。
抽砂工艺
抽砂是在加工好的粉料或浆料中分离出某一部分规格的颗粒。在40目的粉料中抽离出60-80目的颗粒，使剩余的颗粒与细料烧成后形成一种粗与细明显的对比效果，产生新的质感。
;
紫砂壶为什么要烧三次
传统的紫砂烧制一般都是一遍定型方法，出了一些特殊效果需要二次进炉，近些年由于紫砂发展需要，两烧成法逐渐被推广普及，下面我们来谈谈传统一遍烧制紫砂壶和现代两次烧成的区别。
紫砂壶烧制一次烧成：
这是历史上采用很多年的传统烧制方法。由于烧制工艺的原因，壶口和盖的配合不能完全达到紧密和通转（壶盖在壶口里完全可以旋转不滞），用金刚沙敷于壶口与盖的结合处，旋转打磨，直至通转。
不过打磨的方法会破坏壶口与壶盖表面，在之后的养壶中这几处很容易淤积茶垢，发黑，影响品相。
二次烧成：
在一次烧成后，打磨过口盖，再用抛光设备抛去壶表面结晶产生的毛刺，用原紫砂泥浆敷盖由于打磨产生的”破皮“面后，进窑第二次烧成。
这样尽管多了在烧成方面的风险，但彻底解决了壶口和盖的配合问题，打磨产生的破皮由于重新上浆烧成后结合面重新结晶，另外抛光去掉毛刺的壶表面经过再次烧成，结晶面更细腻光滑。
现在的紫砂壶基本都是烧两遍了，有时候茶壶上有一些小瑕疵需要修补，可能还要多烧几遍。还有一些泥巴的烧法很有讲究，需要分别在不同的气氛窑上烧制，烧到三次五次的也是有的。

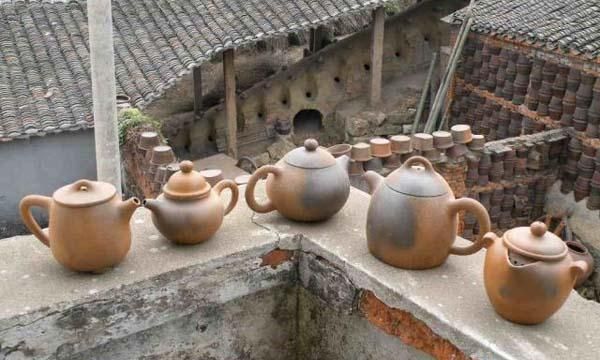

紫砂壶可以用火烧吗
紫砂壶不可以用火烧，直接在火上烧煮，会将其烧裂。当将紫砂壶置于明火上时，壶底受热而膨胀，壶身等部位因热量还未传递到并未发生膨胀，因此膨胀与未膨胀的地方就会发生热应力，热胀冷缩、受热不均衡就会导致壶体裂开。紫砂非瓷非陶，制壶过程实际是将捣碎的矿石颗粒重新物理排列，烧制后具有双气孔特征，配合合适不同茶类的壶型使之成为茶具之王。
紫砂壶优点：
1、紫砂是一种双重气孔结构的多孔性材质，气孔微细，密度高。
2、紫砂壶透气性能好，使用其泡茶不易变味，暑天越宿不馊。
3、紫砂壶能吸收茶汁，壶内壁不刷，沏茶而绝无异味。
4、紫砂壶冷热急变性能好，寒冬腊月，壶内注入沸水，绝对不会因温度突变而胀裂。
5、紫砂壶经久耐用，长久使用，器身会因抚摸擦拭，变得越发光润。
以上就是关于紫砂壶需要烧 ,紫砂壶是怎么烧制而成的的全部内容，以及紫砂壶需要烧吗 的相关内容,希望能够帮到您。
