​专业音响调音台使用教程(简单入门小知识)

专业音响调音台使用教程(简单入门小知识)

今天应一位网友要求说下音响方面,今天先说下调音台吧,有不足之处多多指教!

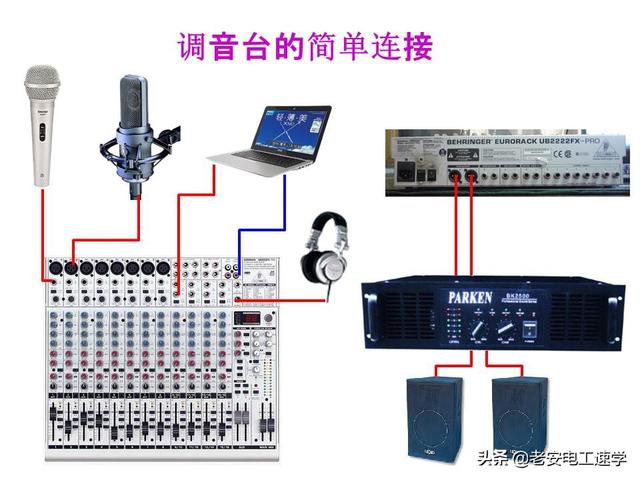

一个简单而又完整的音响系统,从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

专业音响调音台使用教程(简单入门小知识)(1)

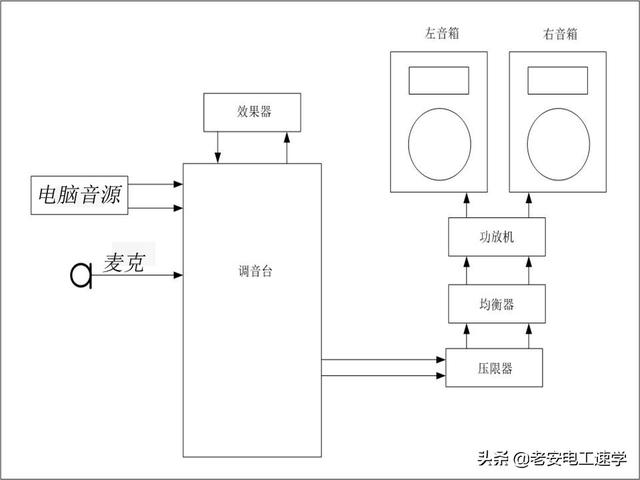

当然,调音师实际使用的音响系统要比此复杂得多,在多路信号输入的时候,除了话筒,还会有DVD影碟机(或者CD机)、电脑等。此外,还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

专业音响调音台使用教程(简单入门小知识)(2)

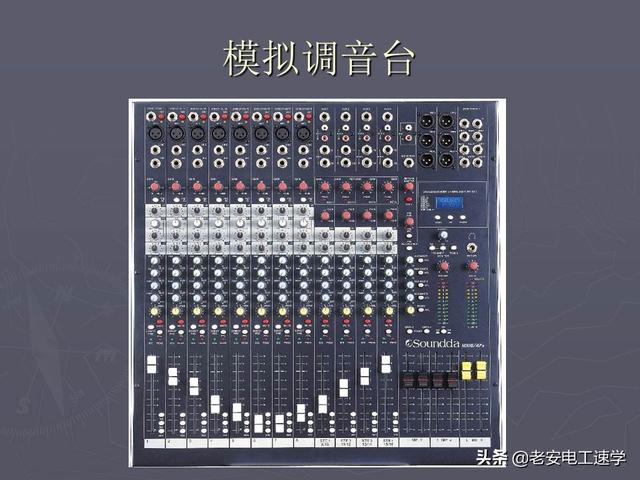

调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。调音台分为三大部分:输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来,构成了整个调音台。

专业音响调音台使用教程(简单入门小知识)(3)

声源信号从话筒输入或从线路输入,经增益调节,进入均衡处理,作音质补偿,利用衰减器(推子)进行混合比例调节。再通过声像调节,进入左右声道母线和编组母线,同时,在推子前后引出声信号,分别进入辅助母线。从母线出来的混合声信号,经过混合放大、大小幅度调节、隔离放在,送出相应的各种输出。另外,从辅助送出的声信号或外部设备的信号,经过效果机处理或其他方面的处理后,从辅助返回端进入调音台,作大小调节和声像调节后,与左右声道上的信号叠加,再一起送出,这便是声信号的整个流程。

专业音响调音台使用教程(简单入门小知识)(4)

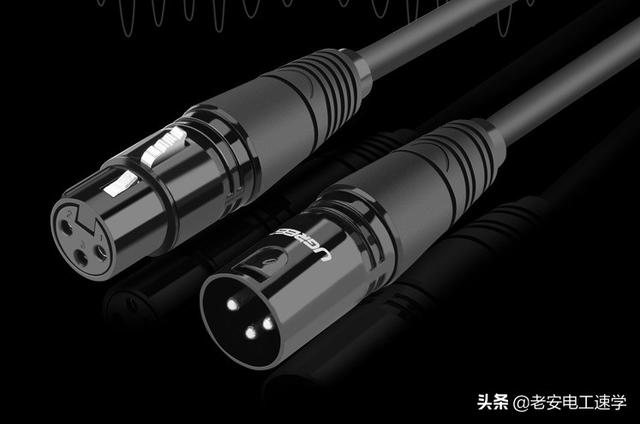

卡侬插座MIC:又称XLR接头,其上有三个插孔,分别标有1,2,3。标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。标号2为热端(Hot)或称高端(Hi),它是传送信号的其中一端。标号3为冷端(Cold)或称低端(Low),它作为传输信号的另一端。由于2和3相对1的阻抗相同,并且从输入端看去,阻抗低,所以,称为低阻抗平衡输入插孔。它的抗干扰性强,噪声低,一般用于有线话筒的连接。由于采用了锁定装置,卡侬头连接相当牢靠。通常在麦克风、电吉他等设备上能看到。

专业音响调音台使用教程(简单入门小知识)(5)

卡侬母头和卡侬公头

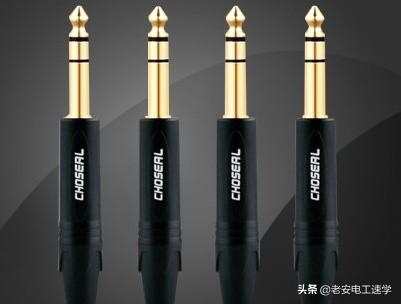

线路输入端(Line):它是一种1/4"大三芯插座,采用1/4"大三芯插头(TRS),尖端(Tip)、环(Ring)、套筒(Sleeve),作为平衡信号的输入。也可以采用1/4"大二芯插头(TS)作为非平衡信号的输入。其输入阻抗高,一般用于除话筒外的其他声源的输入插孔。

专业音响调音台使用教程(简单入门小知识)(6)

大三芯插头

插入插座(INS):它是一种特殊使用的插座,平时其内部处于接通状态,当需要使用时,插入1/4"大三芯插头,将线路输入或话筒输入的声信号从尖端(Tip)引出去,经外部设备处理后,再由环(Ring)把声信号返回调音台,所以,这种插座又称为又出又进插座,有的调音台标成"Send/Return"或"in/out"插座。 使用"Y"型线连接。

增益调节(Gain):它是用来调节输入声信号的放大量,它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态,也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 他可以与监听按键PFL 一同使用,观看电平显示,将其调整到0dB,可以使用标准CD信号测试源,也可以根据输入的信号大小进行调整。

均衡调节(EQ):它分为三个频段:高频段(H.F.)、中频段(M.F.)、低频段(L.F.),主要用于音质补偿。

a.高频段(H.F.):倾斜点频率为10kHz,提衰量为?15dB,这个频段主要是补偿声音的清晰度。

b. 中频段(M.F.):中心频率可调,范围为250Hz ~8kHz;峰谷点的提衰量为15dB;这个频段的范围很宽,补偿是围绕某个中心频率进行。若中心频率落在中高频段,提衰旋钮补偿声音的明亮度。若中心频率落在中低频段,提衰旋钮补偿声音的力度。

c.低频段(L.F.):倾斜点频率为150Hz,提衰量为 15dB,这个频段主要用于补偿声音的丰满度。

调音台操作术语英汉对照

GAIN:输入信号增益控制

HIGH:高音电平控制

MID-HIGH:中高音电平控制

LOW:低音电平控制

PAN:相位控制

MON.SEND:分路监听信号控制

EFX.SEND:分路效果信号控制

LIMIT(LED):信号限幅指示灯

LEFT.:左路信号电平控制

RIGHT:右路信号电平控制

MONITOR:监听系统

MON.OUT:监听输出

MASTER:总路电平控制

EFX.MASTER:效果输出电平控制

EFX.PAN:效果相位控制

EFX.RET:效果返回电平控制

EFX.MON:效果送监听系统电平控制

DISPLAY:电平指示器

ECHO:混响

HIGH I IN:高阻输入

LOW I IN:低阻输入

OUT/IN:输出/输入转换插孔

AUX.IN:辅助输入

MASTER OUT:总路输出

EFX.OUT:效果输出

EFX.RETURN:效果返回输入

LAMP:专用照明灯电源

POWER:总电源开关

BALANCE OUTPUT:平衡输出

FUSE:保险丝

PEL:预监听(试听)按键

EFF:效果电平控制

MAIN:主要的

LEVEL:声道平衡控制

HEAD PHONE:耳机插孔

PHANTOM POWER:幻像电源开关

SIGNAL PROCESSOR:信号处理器

EQUALIZER:均衡器

SUM:总输出编组开关

LOW CUT:低频切除开关

HIGH CUT:高频切除开关

PHONO INPUT:唱机输入

STEREO OUT:立体声输出

ACTIVITY:动态指示器

CUE:选听开关

MONO OUT:单声道输出

PROGRAM BALANCE:主输出声像控制

MONITOR BALANCE:监听输出声像控制

EQ IN(OUT):均衡器接入/退出按键

FT SW:脚踏开关

REV.CONTOUR:混响轮廓调节 PAD:定值衰减,衰减器

希望对你能有所帮助,需要什么方面内容,可以在下方留言,我懂的一定知无不言,关注老安电工速学,持续为你分享干货!

,
