大家好，前几期发了很多智能电表的组成和抄表原理，今天单独介绍一下供电局用来抄表的集中器，废话不多说！
外观
集中器是供电局用来和电表联系的必不可少的重要设备，有的可能没见过

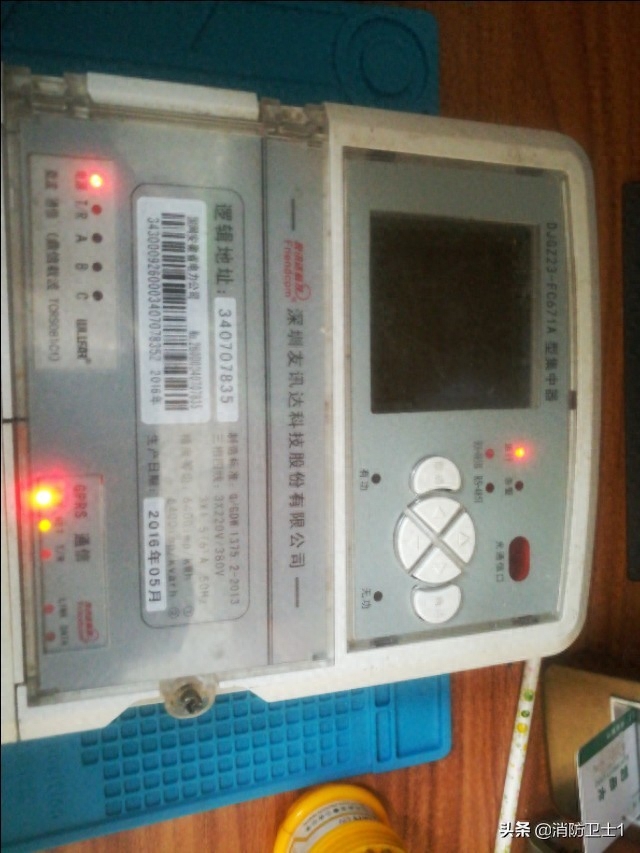

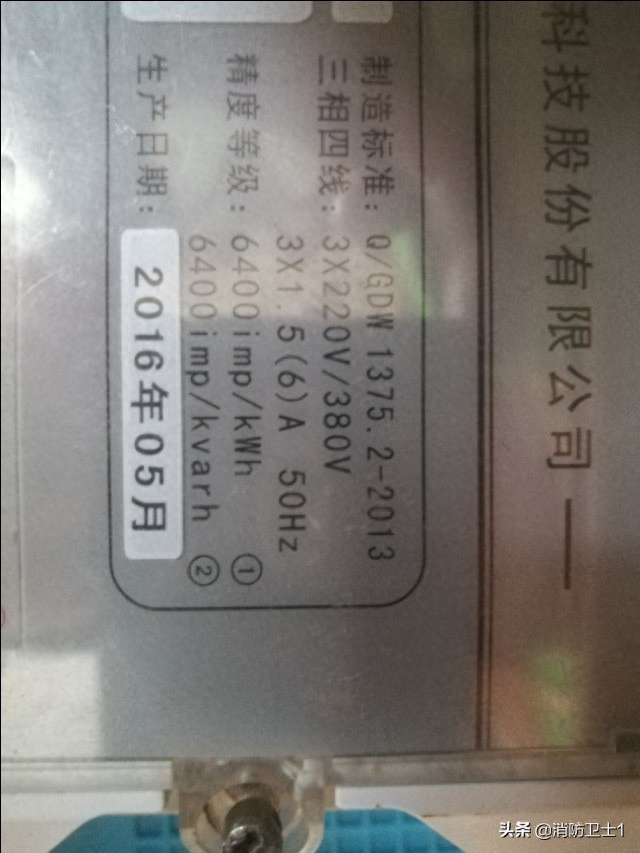

这个是就是集中器，通常装在变压器的控制柜里，不是供电局的人很少看到，跟电表通迅距离差不多400多米，可以抄1000多块表（现实中用不到那么多），给大家看一下集中器的铭牌
是供电局的朋友，可以为大家讲解一下，在评论区留言。
集中器内部结构
这是采集电表信息用的路由器，路由器跟任何品牌的集中器都是通用的，之前发过一篇拆解文章，没看过的朋友可以在我首页找一下。
这是GPS通讯模块与供电局主站通讯的重要模块，里面必须要插一张电话卡才可以远程通讯
电话卡不能欠费，否则无法与主站系统通讯。

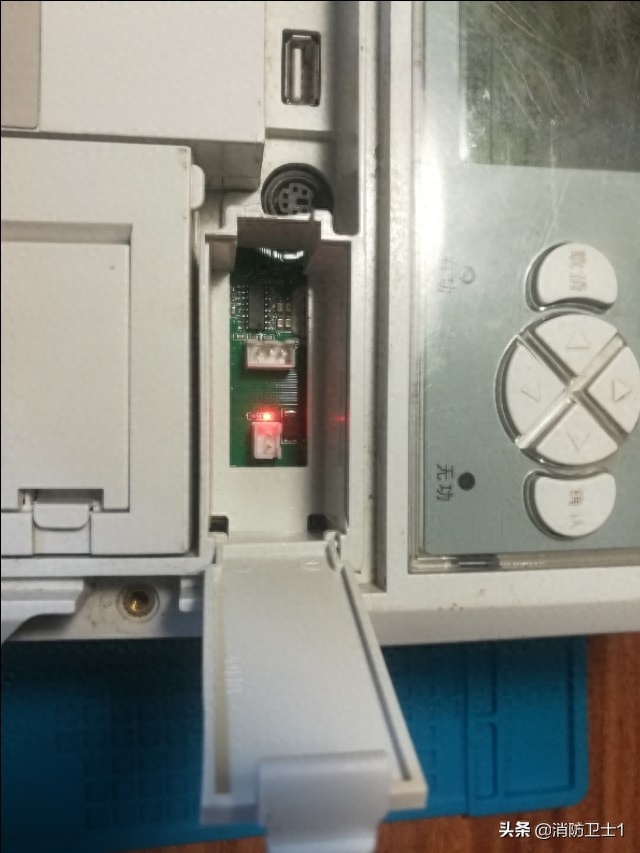

集中器内部也有电池仓，保证集中器时间正常
手里暂时没有电池，但是也不影响正常使用，如果是实际安装都会有电池的。

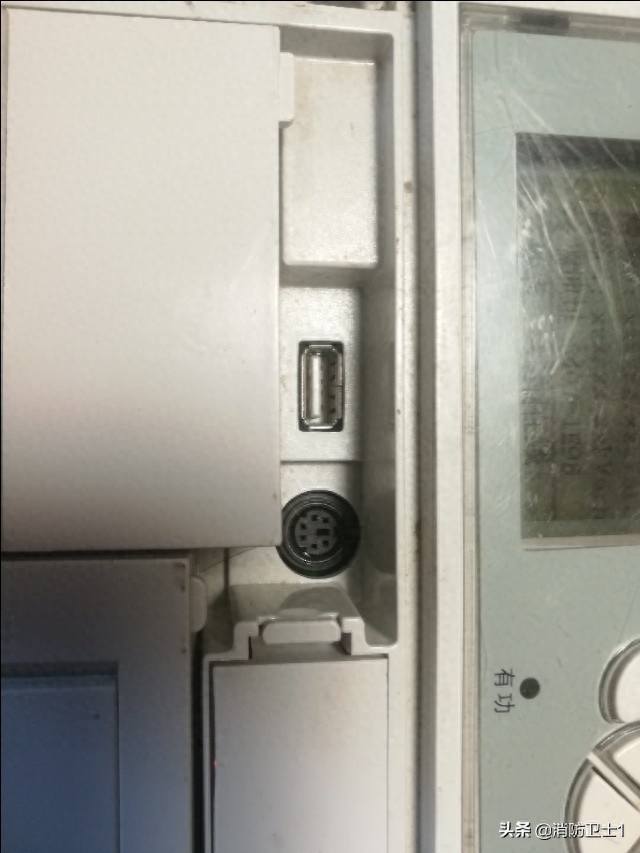

这是集中器调试端口，旁边那一个不知有什么作用，欢迎大神们在评论区留言，旁边的U盘插口可以用U盘备份数据也可以用U盘升级内部系统。
集中器系统介绍

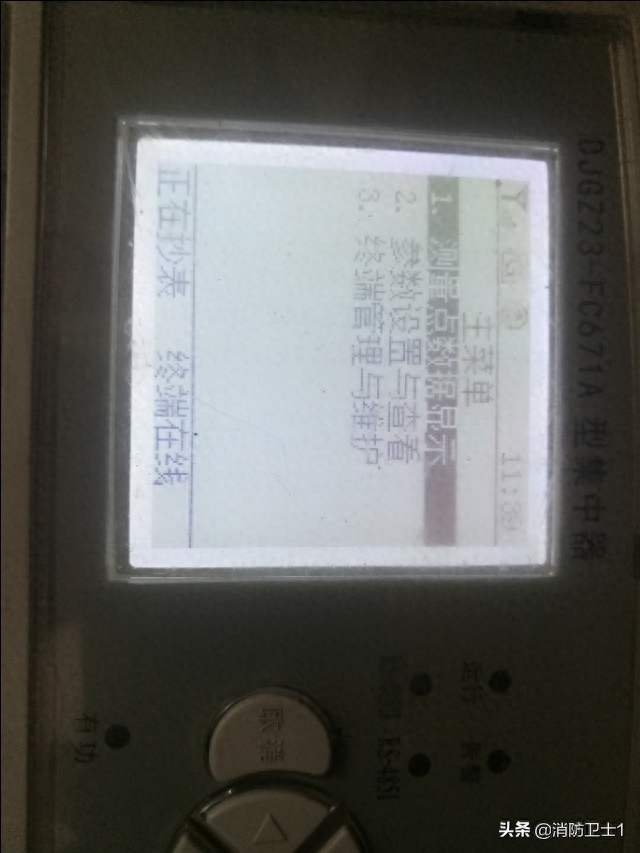

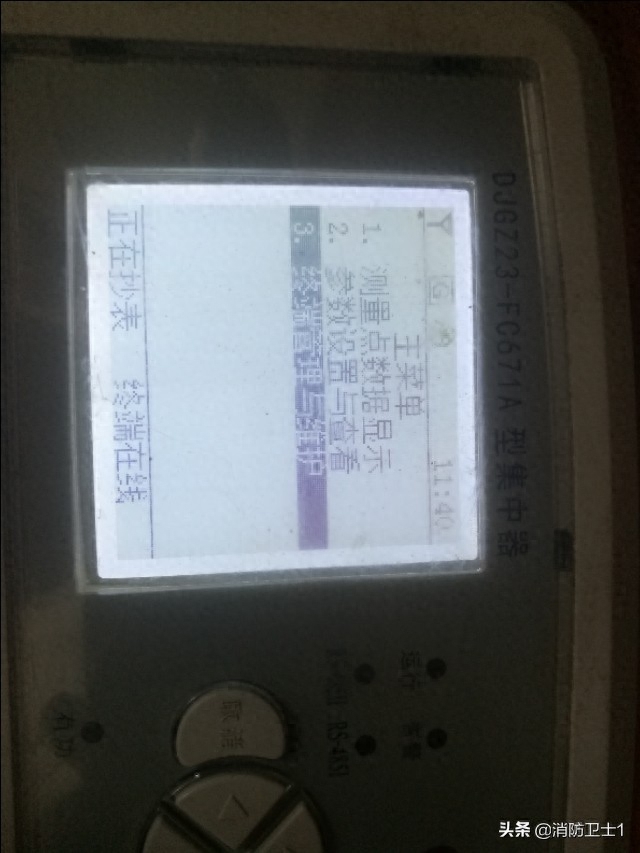

集中器内部系统选向，集中器型号不一样系统可能也会不一样，先进入第一个功能

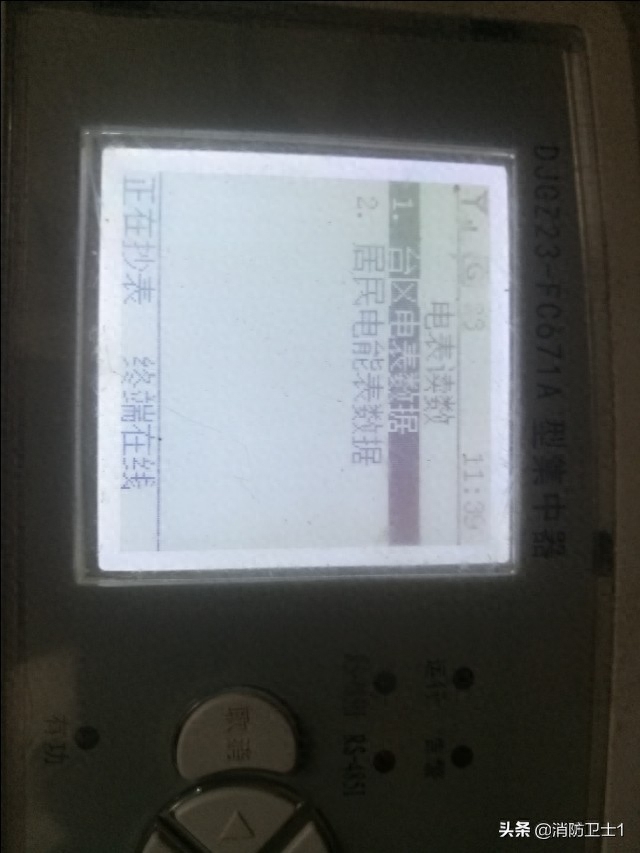

确定，进入后系统显示台区和居民电表数据，进入台区

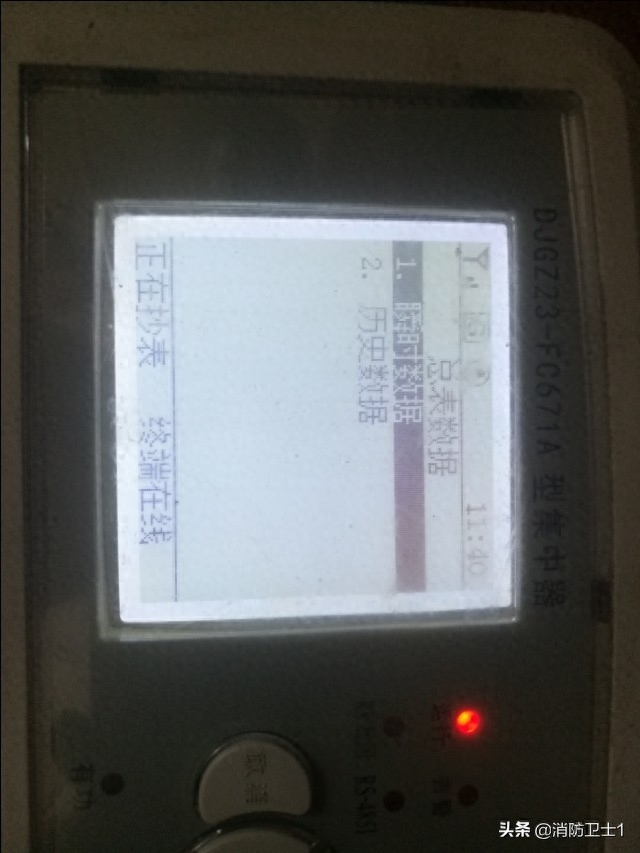

显示总表数据，总表是现场安装在集中器旁边的三相四线电表称为总表。
居民电表，也就是我们用户电表数据
进入后显示用户电量信息。

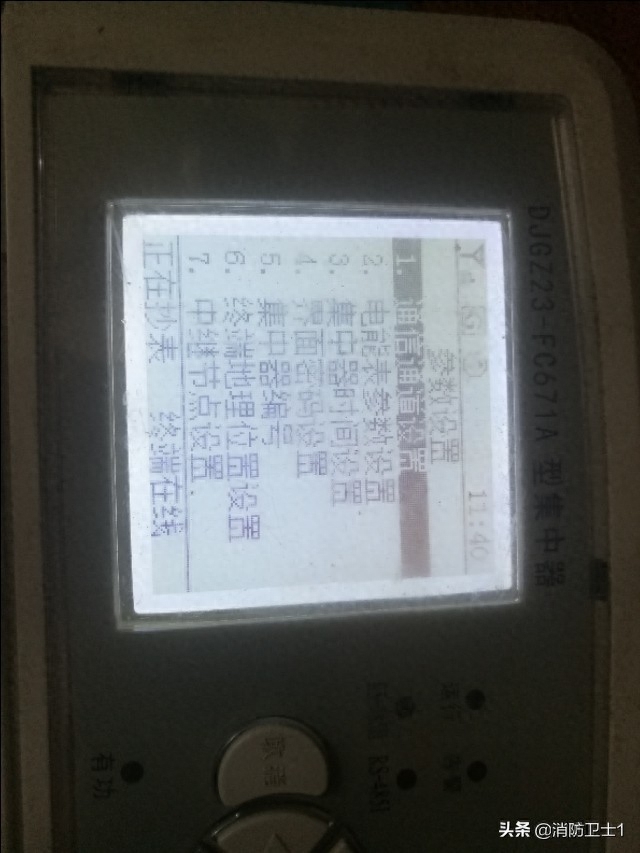

进入系统的参数设置， 显示如上图，
可以设置用户电表数据，参数设置等
用户电表数据不可以随意更改，也就是电表档案。
只有录入电表档案才可以正常使用，抄表。

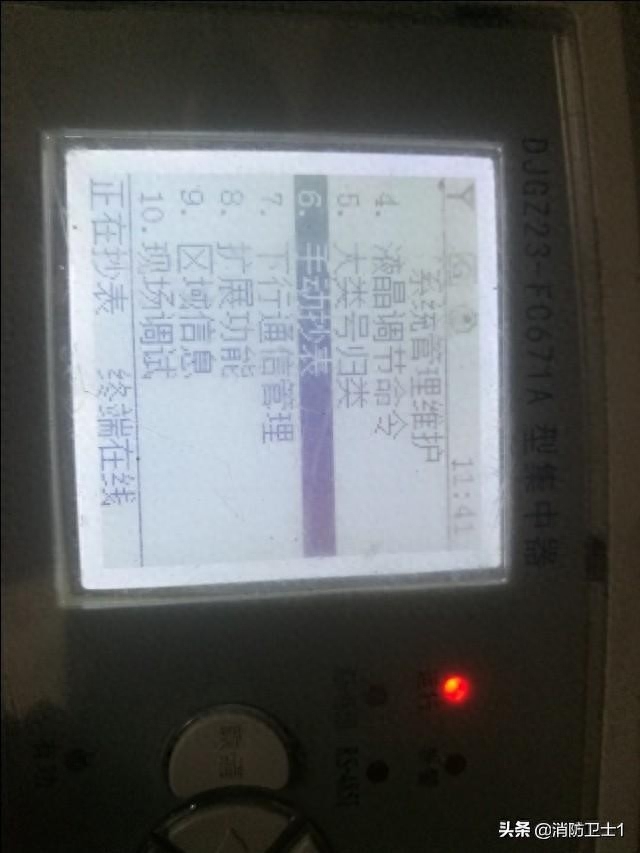

进入系统管理功能，如下图：
对集中器的数据修改，和设置等，也可以手动抄表

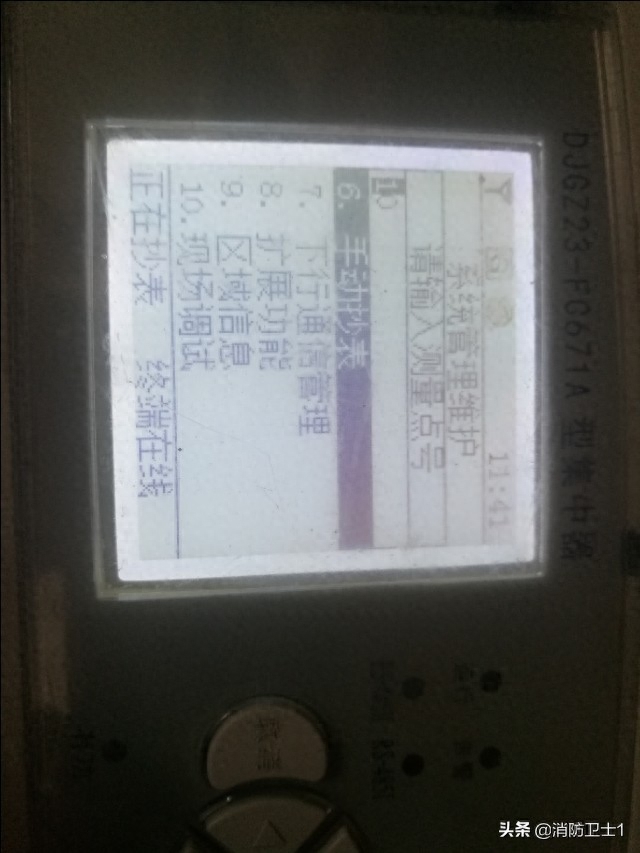

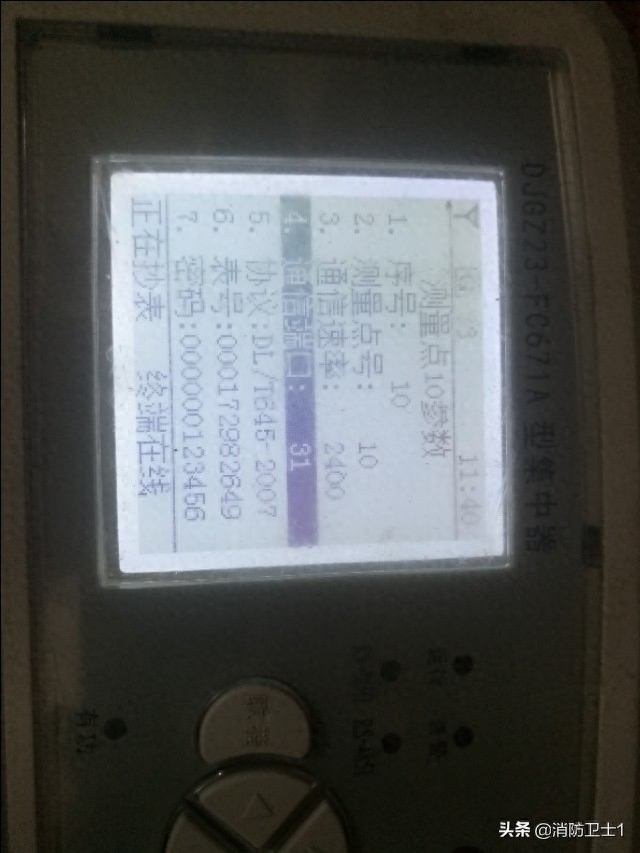

选择手动抄表功能，需要输入电表的测量点号，在电表档案中已设置完成。

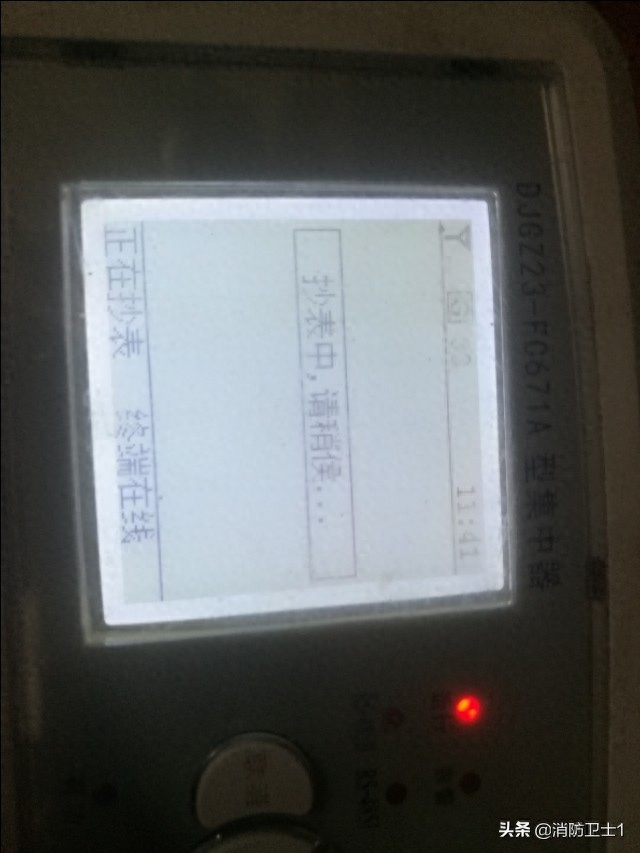

例如：此块电表的测量点号10，在集中器里输入完成后，集中器要开始抄表。

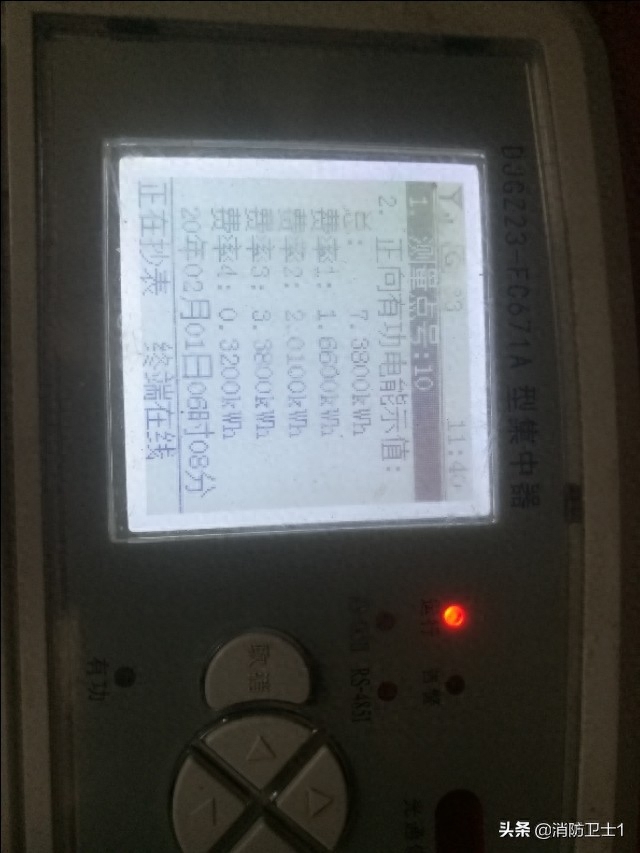

稍等几秒钟后，集中器显示电表电量：
如上图，正常都是用系统抄表，调试的时候会用手动抄表。
这是集中器系统内的调试功能，如果是在供电局工作的朋友，都对集中器功能特别了解。
集中器接线

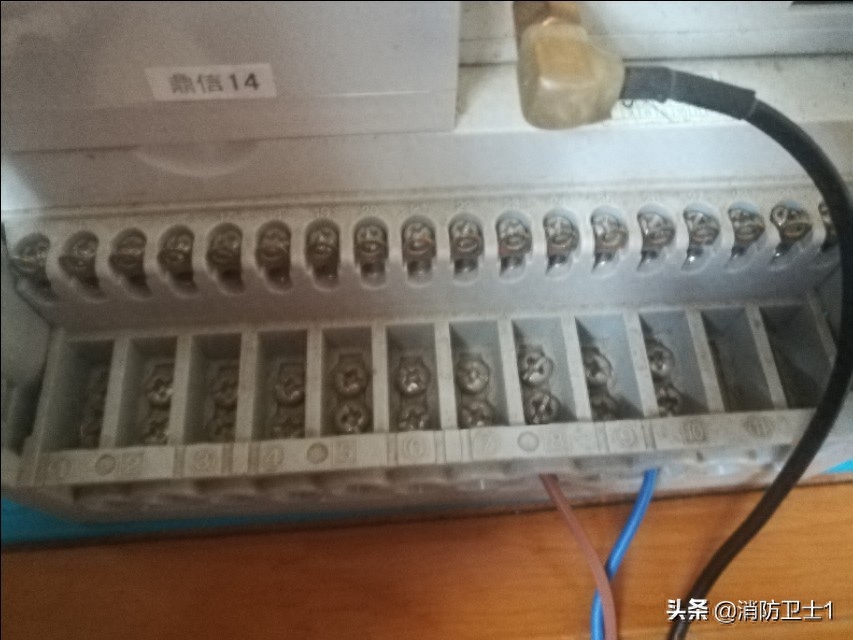

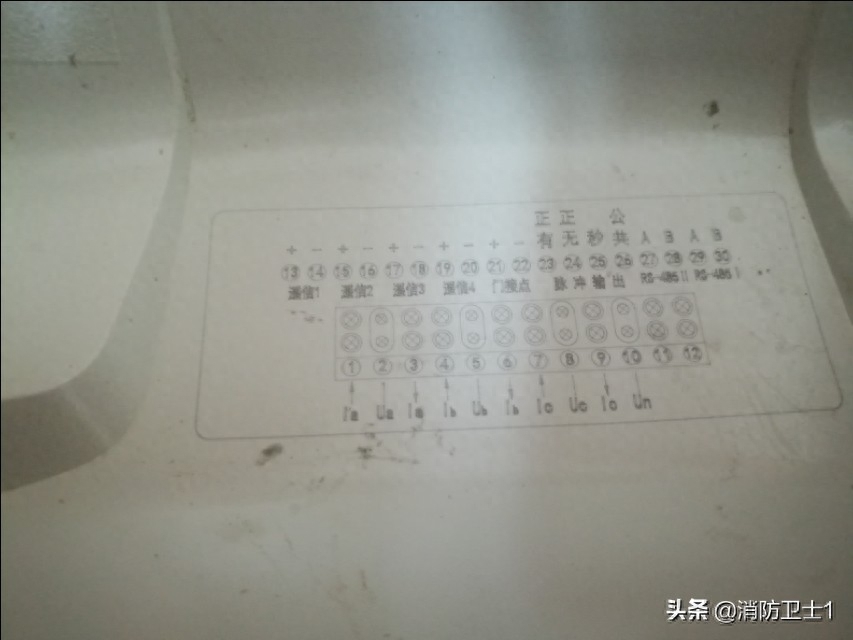

打开集中器下面的接线盒，集中器采用三相四线供电，但是调试的时候可以使用单项220伏不影响使用，但是现场使用时必须采用三相四线，上面的黑线是集中器的天线，每个器都有两对的485通讯端口，连总表的485通讯口，集中器的接线图
印刷在集中器接线盒盖子上，感谢大家的阅读，如有不足，欢迎在评论区留言，共同交流学习！
