噪声地图是如何产生的（噪声地图怎么制作的以及噪声地图绘制系统）

噪声地图怎么制作的以及噪声地图绘制系统

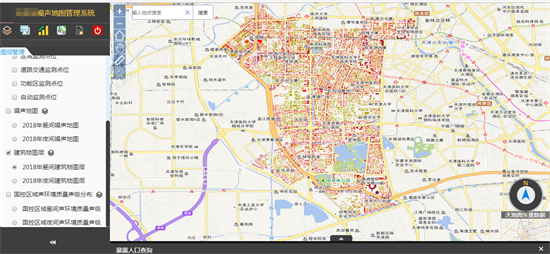

噪声地图(noise mapping)是指利用声学仿真模拟软件绘制、并通过噪声实际测量数据检验校正，最终生成的地理平面和建筑立面上的噪声值分布图，一般以不同颜色的噪声等高线、网格和色带来表示。在不久的将来，看看自己房屋周边的噪音地图，打造更安静个性方案将不再难;而有了噪音地图的指引，选择更安静的区域择优买房将成为现实。

噪声地图展示了城市区域环境噪声污染普查和交通噪声污染模拟与预测的成果，为城市总体规划、交通发展与规划、噪声污染控制措施提供了科学的决策依据。城市规划、交通主管、环境保护等政府部门和普罗大众均可获益良多。如今，许多美国保护区都已经使用降噪策略，比如加开班车以减少交通运输或将高速公路和飞行路径集中在一个“噪声通道”中。目前国内多个城市也已经上线噪声地图。

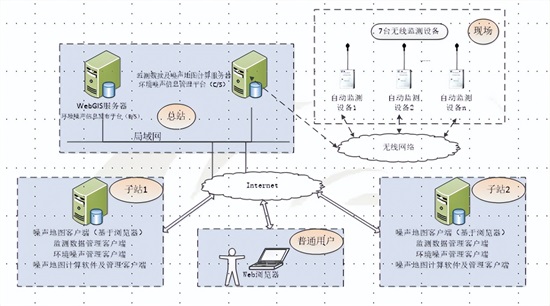

噪声地图信息发布平台（下称“发布平台”）基于国内噪声管理和监测的实际需求，自主设计开发，通过将监测技术、模拟计算结果和GIS技术进行紧密集成，提供城市环境噪声管理全方位解决方案，打造集监测数据管理、功能区管理、噪声地图发布、噪声污染源管理为一体的可扩展的信息管理平台。

噪声地图信息管理与发布系统主窗口，系统主要分为登录界面、专题图模块、统计分析模块、查询定位模块和三维噪声地图模块等。

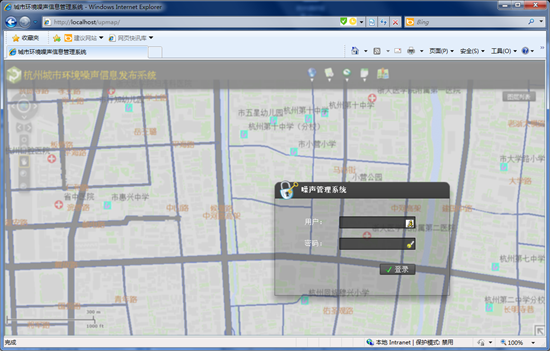

用户登录界面

在噪声管理系统的用户登录界面中，管理者在后台设置相应的用户名和密码，所有访问者在访问该系统的时候必须获取相应的用户名和密码才能实现对环境噪声管理系统的访问，登录后系统的主界面如图：

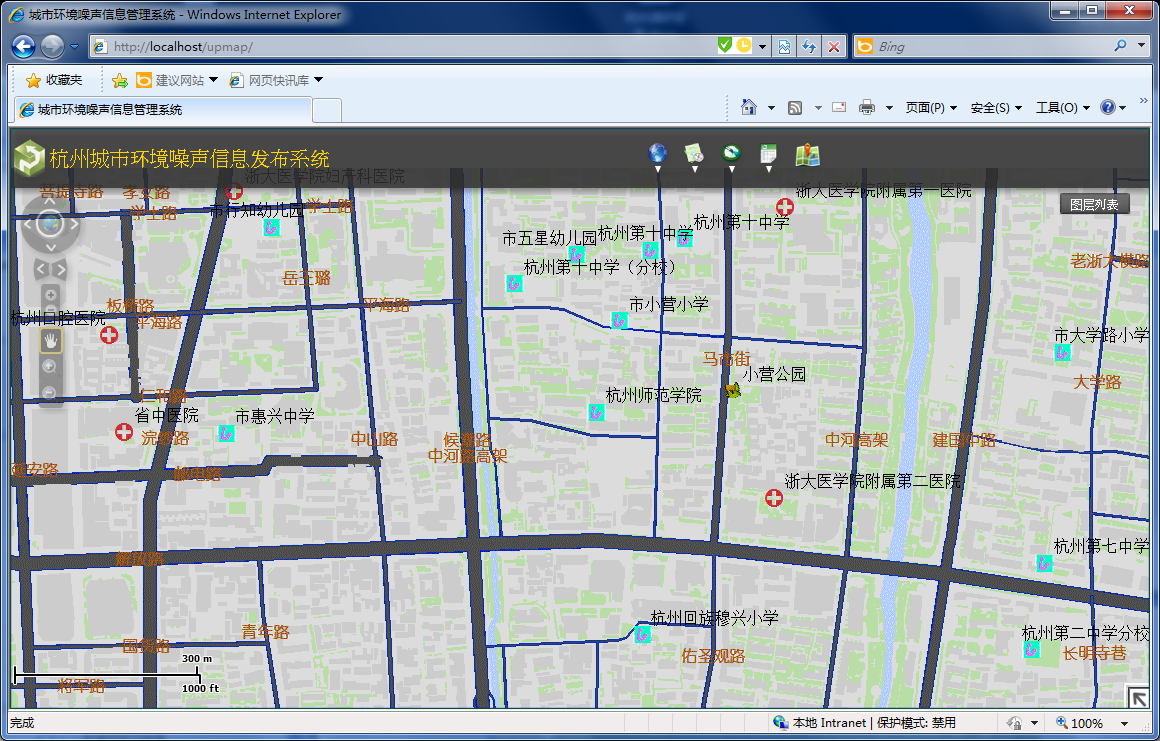

系统主界面

系统的主界面主要包括“地图操作工具”、“专题图层”、“统计报表”、“综合查询”、“三维噪声”等模块。其中地图操作工具可以对地图进行放大、缩小、添加标签以及平移等操作。

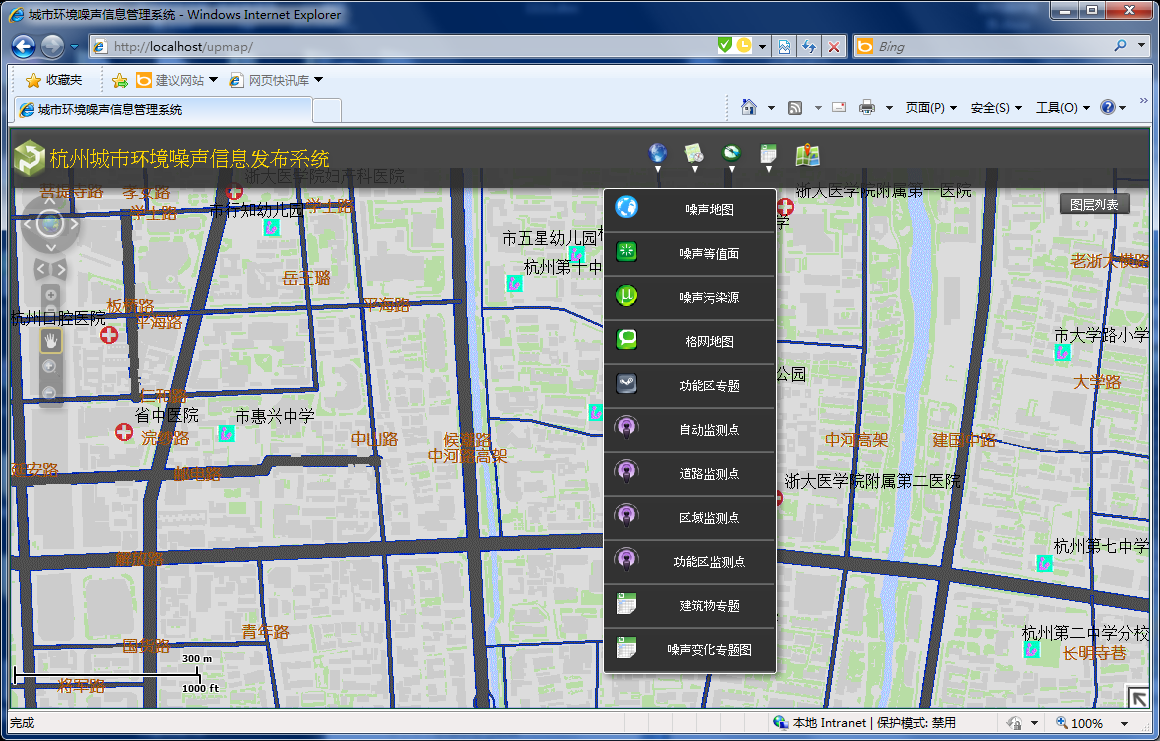

专题图模块

专题图模块主要包括“噪声地图”、“噪声等值面”、“噪声污染源”、“格网地图”、“功能区专题”、“自动监测点”、“道路监测点”、“区域监测点”、“功能区监测点”、“建筑物专题图”以及“噪声变化专题图”等构成，。

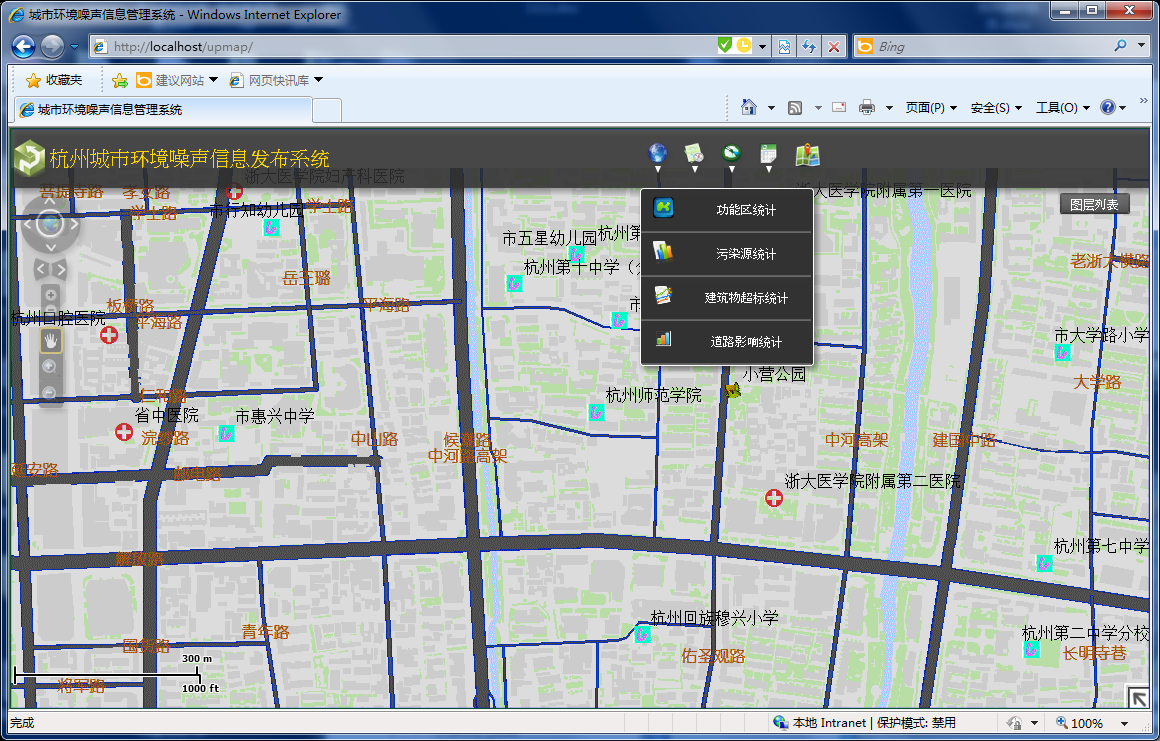

统计分析模块

城市环境噪声信息管理系统不仅能够显示各项专题图，而且其统计分析模块还能够对专题图中的数据进行统计分析和报表的输出。该模块主要包括功“功能区统计”、“污染源统计”、“建筑物超标统计”以及“道路影响统计”等，将噪声数据与人口数据相联系，坚持以人为本的环保理念，可以实现不同噪声等级的人口分布统计、建筑物统计等功能。

查询定位模块

在综合查询模块中可以分别对声源、格网和等值面等不同反映声环境质量状况的数据进行查询和定位。实现环境噪声等值线和等值面分布图展示功能，可以根据需求提供各类限值的等值面图，表征不同声源的影响范围，尤其为城市声功能区划提供科学的理论边界。

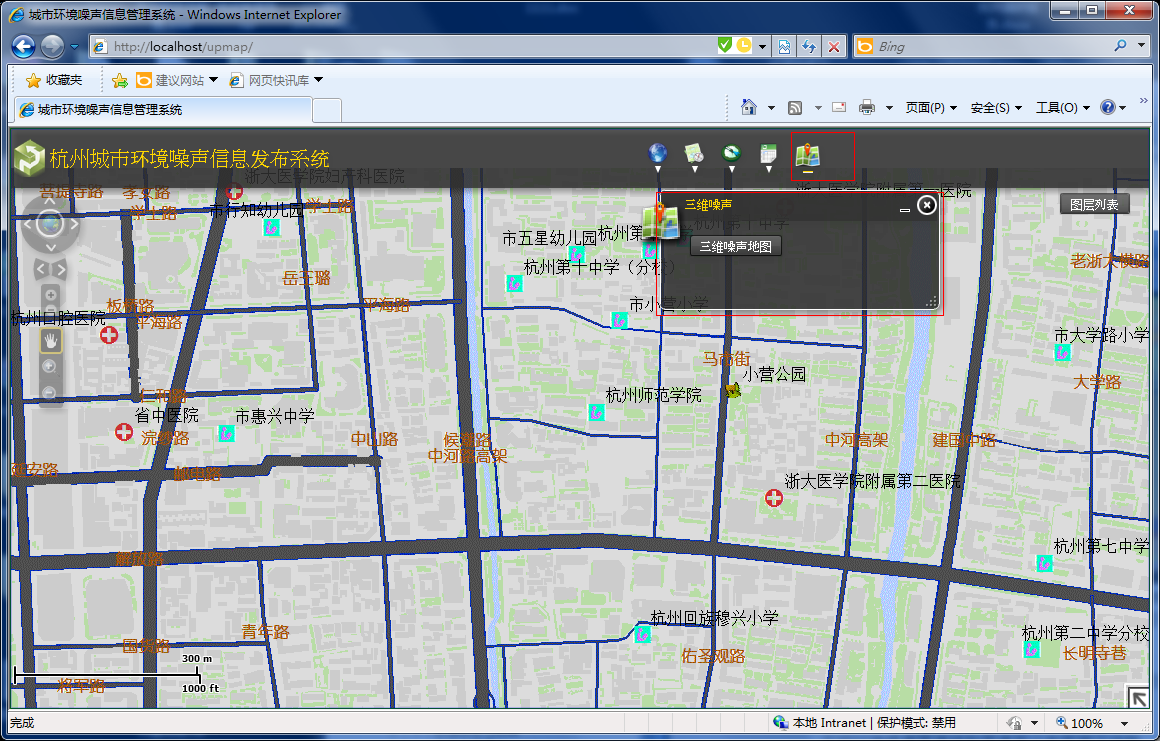

三维噪声地图模块

环境噪声管理与发布系统提供了丰富的噪声地图可视化功能（二维和三维），并且具有沿着典型路线飞行效果，能够实现直观动态的查看城市整体噪声分布情况。
