​网线接法图解法（七类网线怎么接水晶头？步骤图解）

网线接法图解法（七类网线怎么接水晶头？步骤图解）

近几十年来，科技发展越来越迅速，我们目睹了综合布线行业的更新迭代，最开始常用的五类线、超五类线有被六类线、超六类、七类线取代的趋势，之前的几期里我们了解了六类网线水晶头的接法，今天我们来教大家七类网线接水晶头的步骤。

七类网线

首先我们准备好工具：七类水晶头、水晶头的小卡片、剥线刀、剪刀、七类网线钳，测线仪。

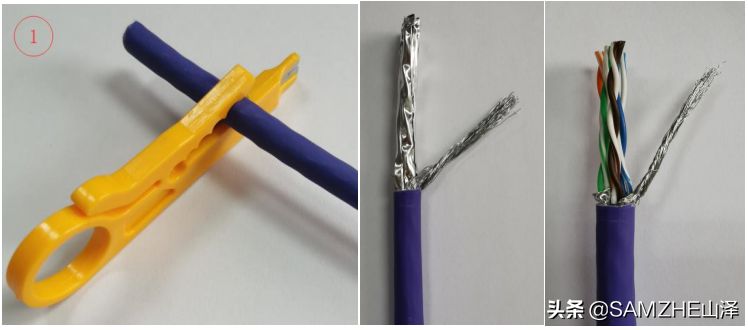

第一步：首先用剥线刀剥开三公分左右的长度，然后会看到一个屏蔽层，把外皮和易拉丝剪掉后，将编织和地线拧成一股，再剪去包裹线对的铝箔。

第一步

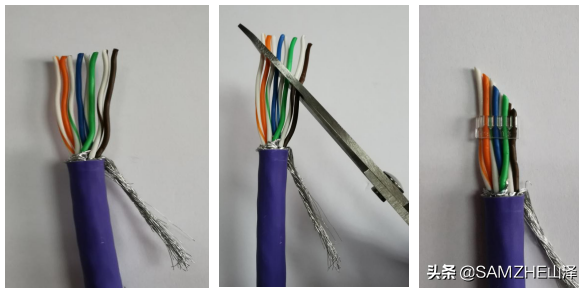

第二步：然后我们按照T568B的线序排好，橙白、橙色、绿白、蓝色、蓝白、绿色、棕白、棕色，排好后把线拉直，用剪刀把网线斜向剪齐，因为我们的线比较粗，如果你按照普通的做法去做的话是插不进去的，所以我们必须要斜着剪，剪好之后把小卡片插进去。

第二步

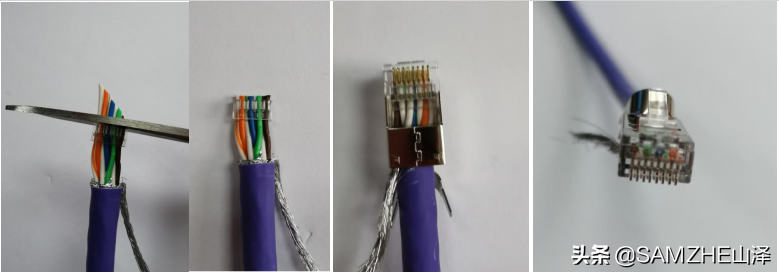

第三步：我们把水晶头测量一下，在剪线的时候大概预留半厘米左右，剪平后将网线用力推至水晶头内，芯线推至最前端。可以从水晶头前端查看线芯是否完全推至最前端。

第三步

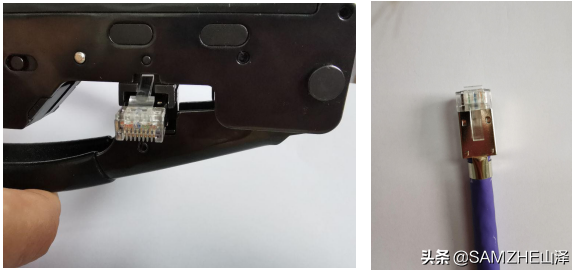

为什么要预留这么长呢？因为方便线的一个收缩，然后用网线钳压一下，再修剪掉过长的编织和地线，我们的七类水晶头就做好了一半。

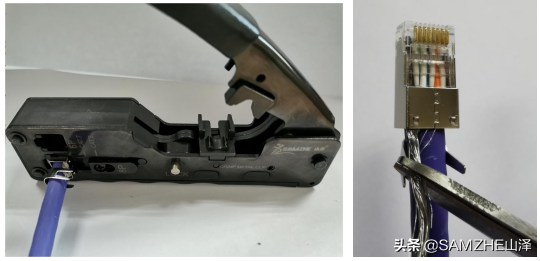

最后一步：将水晶头的燕尾夹的尾翼稍微往内扳， 使其与编织和地线充分接触，再用网线钳压一下，我们的水晶头就非常牢固的跟线结合在一起。

做好之后，我们用测线仪测试一下，测试灯从 1-G 逐个按顺序对应闪烁则网线已接通，你学会了吗？
