UNC：统一粗牙螺纹 5/16：螺纹公称尺寸，单位为英寸 ，接下来我们就来聊聊关于普通螺纹大径对照表?以下内容大家不妨参考一二希望能帮到您!

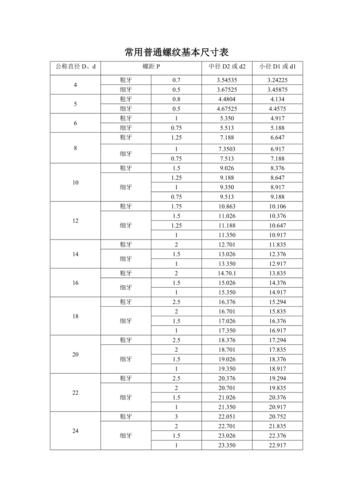

普通螺纹大径对照表

UNC：统一粗牙螺纹

5/16：螺纹公称尺寸，单位为英寸

18：螺距为1/18，即每英寸18牙

3A：公差等级，三级，外螺纹（B为内螺纹）

R.H：右旋

普螺纹与英制螺纹有何区别？

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位， 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。 1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸

最好的办法是:量两个螺纹尖的距离.如果是整数或小数是能被5整除的就是公制螺纹.如:1MM 1.5MM 1.75MM 2MM 2.5MM 3MM 3.5MM 4MM``'''''''

英制螺纹锥度问题

1、BSP是英制管螺纹。

不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的，麻烦大了。

2、 螺紋G與螺紋BSPP

一样，均为英制圆柱管螺纹代号 牙型角55度

3、英制螺纹有几种？BSP螺纹的特点及表示法？

两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）

4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。

G螺纹与Rp螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；

PF是日本的代号；

BSP、BSPP是英国的代号；

R、K是德国的代号(R是内螺纹、K是外螺纹)；

TPYБ是前苏联的代号；

Rp是ISO的代号。

5、1/8 与NPT1/8螺纹有什么区别？

应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹，国标号GB/T3707-2001

6、问英国标准管螺纹的英文代号是BSP吗？它有没有锥度的？

代号应该是Ｇ，圆柱管螺纹，没有锥度

7、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。

另：Rp与Rb有何不同，能相互代替使用。

管螺纹

非螺纹密封的内外管螺纹,特征代号为G。

G1/2表示圆柱内管螺纹；

G1/2A表示圆柱外管螺纹。

用于螺纹密封的管螺纹。

Rp－－表示圆柱内管螺纹；

Rc－－表示圆锥内管螺纹；

R －－表示圆锥外管螺纹。

螺纹代号示例:

G1/2-LH表示非螺纹密封的左旋内螺纹，尺寸代号为1/2英寸。

RP和RB是不能交换使用的

因为一个是55度牙一个是60度牙

“英制螺纹”和“管螺纹”是不是就是一回事情？？

ZG是锥管的汉语拼音第一个字母。就是锥管螺纹的意思。3/4是四分之三英寸。是指管子的内径是3/4英寸。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。现在的国标规定ZG3/4″螺纹内径是20毫米。

它的表示方法应该是：ZG3/4″。其中（″）是英寸的代表符号。

一英寸等于25.4毫米。一英寸等于8应分。3/4的来历是6/8=3/4。俗称6分。

同样ZG1/2″螺纹的管子内径≈15毫米。俗称4分。

ZG1″螺纹的管子内径≈25毫米。俗称1寸。

ZG11/2″螺纹的管子内径≈32毫米。俗称1寸半。.....。

锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。

管螺纹都是英制的！！！！！
