​过载保护器的作用(过载保护器怎么接线)

过载保护器的作用(过载保护器怎么接线)

过载保护器的作用是在电路超负荷或短路时自动跳闸，以保护电器设备和人身安全，防止火灾发生，是电路保护的重要装置。通过监测电路中的电流大小，当电流超出额定值时，过载保护器会自动跳闸，切断电路。这种装置可以应用于家庭、工业、建筑等场所的电路保护。

一：过载保护器的作用

过载保护器也被称作过力保护器、扭力离合器、安全离合器、力矩保持器、摩擦离合器等。它由双金属热元件、动作机构、常开常闭触头、复位按钮等组成的。当电机工作过载时，电流变大，过载保护器就会带动开关跳闸，从而对电机起到一定的保护作用。那么大家知道过载保护器的工作原理是什么吗?它的功能又有哪些?下面小编为大家介绍一下。

原理说明

过载保护器由电流互感器采样信号，使每相负载电流转换成与其成比例的电压信号，将该信号及所有控制信号输入微处理器，微处理器对各种信号不断地采集、计算和存储，并与相应的条件进行比较，然后输出结果。

功能介绍

过电流保护

定时限：负载过电流且持续过流时间达到过流时间设定值，过载保护器自动脱扣，5分钟后能自动复位。脱扣后过载保护器显示最大相的电流值。

反时限：负载过电流且持续时间达到由脱扣级别选择的1～4级曲线中某一曲线及负载电流与电流整定值之比值所规定的时间时，过载保护器自动脱扣，5分钟后自动复位。脱扣后过载保护器显示最大相的电流值。

短路保护

负载电流与电流整定值之比超过某一数值时，可视为短路，过载保护器在0.5S内脱扣，该数值称为瞬动倍数，瞬动倍数调节范围：

绕线电机：2～4.5倍。

鼠笼电机：2～9倍。

其他机电设备：参考以上两项选择。

过载保护器脱扣后，数码管显示为“SHORT”，同时瞬动倍数指示灯点亮。

缺相保护

三相中任一相的电流在最小电流整定值的三分之一以下，且持续时间达到某一时间值时，过载保护器自动脱扣，该时间就是缺相时间。脱扣时数码管显示为“PHASE”。

相失衡保护

三相电流不平衡达到50[%]且持续时间达到某一时间值，过载保护器自动脱扣，该时间值就是相失衡时间。

脱扣时数码管显示最大相的电流值。

错相保护

三相电源相序与原相序相反，过载保护器在0.2秒内自动脱扣。脱扣时，数码管显示错相标志“PR”。

以上就是对过载保护器的工作原理以及功能的详细介绍，相信小伙伴们看过之后对过载保护器会更加了解的。过载保护器其实就是在机器设备的负荷超出一定的限制之后，启动开关，对机器设备加以保护，维护机器设备的安全。过载保护器的应用范围十分广泛，如机械行业、冶金行业、建筑行业、化工行业、纺织行业等都有过载保护器的应用。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【https://www.to8to.com/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb】，就能免费领取哦~

二：过载保护器工作原理

漏电保护器是起防止漏电的，一般的内部结构是测量火线和零线电流及测量地线点电压，来判断有没有漏电的，只要的指标是：漏点动作电流，动作时间，需要不需要地线配合，还有一个是额定工作电流和工作电压。

过载保护器主要是防止线路电流过载的，结构是双金属片或者是电磁铁结构两种，只要选择指标是：工作电流（有可调型的），过载动作时间（有可调型的），耐压，

三：过载保护器怎么接线

随着生活水平的提高，然而现在每家每户的电器设备是越来越多元化了，有段时间经常听到同事说他家的电器电路过载，导致老是跳闸，都烧坏好几个灯泡了，那时的我还表示一脸懵不能理解，我在想电路过载保护是什么意思呢？发生电路过载了又该怎么去解决呢?然后我特意去了解了一下！

具有过载保护的正转控制

过载是一个比较宽泛的词，可以指电气设备负载过大，也可以指物体承受的作用力过大。对这些超出“负荷”的行为做出的保护，统称过载保护。在家庭用电系统中，因负载过大而导致电源设备自动断开供电的功能叫做过载保护。通俗来讲过载就是负荷过大，超过了设备本身的额定负载，产生的现象是电流过大，用电设备发热，线路长期过载会降低线路绝缘水平，甚至烧毁设备或线路。是指电路中同时工作的用电器过多,导致线路电流超过额定电流的现象。过载容易引起导线、开关、插座等发热，会加速绝缘材料老化或烧坏绝缘表皮，甚至引发火灾。

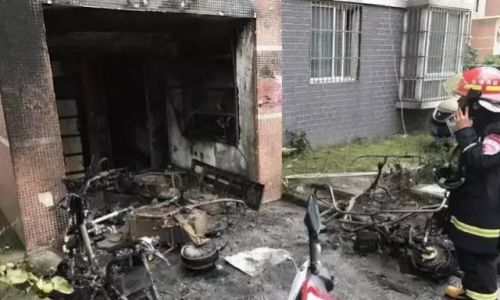

电动车充电过载导致电箱起火

那么发生电路过载跳闸了该怎么解决，有位学者是这样写到的: 过载保护（任何断路器都有这一项基本功能）是指电路中的电流，超过了断路器预定的数值，比如断路器预定值为16A,但电路中实际电流是16A,这时候，断路器就会自动跳闸。电路过载的原因，是电路中同时使用的用电器总功率过大。此时，只要将大功率用电器移除电路，或者减少用电器数量，再合闸即可。

深圳南斗星智慧用电模块-漏电保护器

我们都知道任何一个断路器都拥有过载保护功能,那么为什么还是会有电线起火甚至火灾的发生呢?那是因为现在市面上的断路器都是起到事后保护功能的，经常性的过载会加速电线的老化和开关的破坏，那么有没有一款断路器是可以保护我们线路的呢?深圳南斗星自主研发生产销售的安全智能漏电保护器，早就通过了3C认证，质量上是毋庸置疑的，其次功能多元化。不仅拥有漏电保护、触电保护、短路保护、防雷击保护等一些基础功能。并且拥有用功过载保护功能，当通过设备保护的用电设备使用功率超压过载时，设备会自动关闸，自检完成后自主恢复供电，彻底起到一个保护作用。

深圳南斗星智慧用电模块-漏电保护器

所以我们在购买漏电保护器时切莫贪图小便宜买不正规的漏电保护器哦，为了家人和自身的人身安全要买质量有保证的，相当于给自己和家人上了一份保险。
